Система Стеклоочистителей И Стеклоомывателей -- Контакты Эбу |
| ПРОВЕРЬТЕ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |

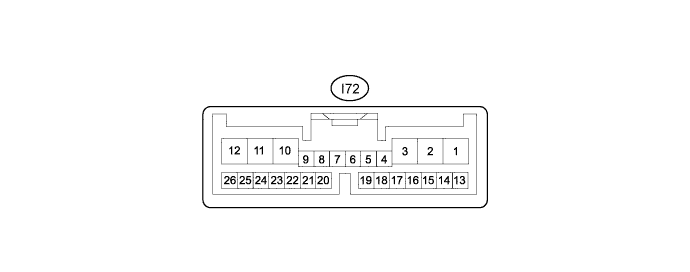

Отсоедините разъем I72 реле стеклоочистителя ветрового стекла в сборе.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия I72-2 (IG) - масса L - масса Сигнал ON (ВКЛ) замка зажигания (цепь источника питания) Зажигание включено 11-14 В Зажигание выключено менее 1 В I72-8 (VR2) - I72-21 (VR1) B - W Цепь регулировочного кольца Регулировочное кольцо* переключателя стеклоочистителя ветрового стекла изменяет свое положение. 0 - 220 Ом I72-12 (E) - масса W-B - масса Масса Всегда Менее 1 Ом I72-16 (WIG) - масса Y - масса Цепь сигнального питания Зажигание включено 11-14 В Зажигание выключено менее 1 В I72-25 (W) - масса GR - масса Цепь выключателя переднего стеклоомывателя Переключатель переднего стеклоочистителя включен Менее 1 Ом Переключатель переднего стеклоочистителя выключен 10 кОм или более - УКАЗАНИЕ:
- *: Чувствительность датчика дождя регулируется с помощью регулировочного кольца переключателя стеклоочистителя ветрового стекла.
Подсоедините разъем I72 реле стеклоочистителя ветрового стекла в сборе.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Если результат не соответствует требованиям, возможно, реле стеклоочистителя ветрового стекла в сборе неисправно.Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия I72-1 (+SM) - масса B - масса Сигнал определения положения электродвигателя переднего стеклоочистителя Работа электродвигателя переднего стеклоочистителя в режиме низкой или высокой скорости Менее 1 В ← → 11-14 В Электродвигатель переднего стеклоочистителя выключен Менее 1 В I72-3 (C1) - I72-5 (CO) P - R Цепь сигнала AUTO переключателя переднего стеклоочистителя Зажигание включено, переключатель переднего стеклоочистителя в положении AUTO Менее 1 В Зажигание включено, переключатель переднего стеклоочистителя выключен 11 - 14 В I72-10 (+1) - масса B - масса Сигнальная цепь низкой скорости электродвигателя переднего стеклоочистителя Работа электродвигателя переднего стеклоочистителя в режиме низкой скорости 11–14 В Электродвигатель переднего стеклоочистителя выключен Менее 1 В I72-11 (+2) - масса V - масса Сигнальная цепь высокой скорости электродвигателя переднего стеклоочистителя Работа электродвигателя переднего стеклоочистителя в режиме высокой скорости 11–14 В Электродвигатель переднего стеклоочистителя выключен Менее 1 В I72-14 (MPX1) - масса G - масса Сигнал датчика дождя Замок зажигания в положении ON (ВКЛ) Формирование импульсов I72-24 (SPD) - масса V - масса Сигнал скорости Замок зажигания в положении ON (ВКЛ), колесо вращается Формирование импульсов

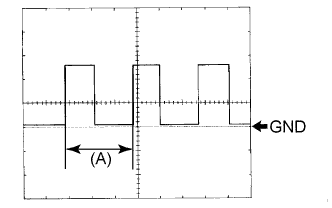

(см. осциллограмму 1)I72-25 (W) - масса GR - масса Цепь выключателя переднего стеклоомывателя Переключатель переднего стеклоочистителя включен Менее 1 В Переключатель переднего стеклоочистителя выключен 11–14 В Осциллограмма 1 (для справки):
Параметр / Устройство Условие Настройки прибора 5 В/дел., 20 мс/ дел. Состояние автомобиля Колесо вращается - УКАЗАНИЕ:
- Когда система функционирует нормально, за один оборот колеса формируется 4 импульса. По мере увеличения скорости автомобиля период (A), отмеченный на рисунке, уменьшается.
| ПРОВЕРЬТЕ УПРАВЛЯЮЩЕЕ РЕЛЕ ОЧИСТИТЕЛЯ ФАР (для моделей с системой очистителей фар) |

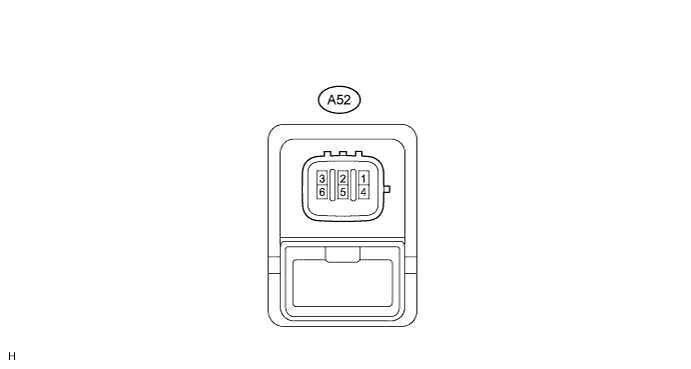

Отсоедините разъем A52 управляющего реле очистителя фар.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия A52-1 (HDLO) - A52-4 (E) GR - W-B Сигнал фар ближнего света Переключатель освещения в положении HEAD Менее 1 В Переключатель освещения выключен 11–14 В A52-2 (H) - A52-4 (E) SB - W-B Сигнал работы переключателя очистителя фар Зажигание включено, переключатель освещения выключен, и переключатель очистителя фар выключен Менее 1 В Зажигание включено, переключатель освещения выключен, и переключатель очистителя фар включен 11 - 14 В A52-3 (IG) - A52-4 (E) R - W-B Сигнал ON (ВКЛ) замка зажигания (цепь источника питания) Зажигание выключено менее 1 В Зажигание включено 11-14 В A52-4 (E) - масса W-B - масса Масса Всегда Менее 1 Ом A52-5 (FRWA) - A52-4 (E) G - W-B Сигнал переключателя переднего стеклоомывателя Зажигание включено, переключатель переднего стеклоомывателя выключен 11 - 14 В Зажигание включено, переключатель переднего стеклоомывателя включен менее 1 В
