Элемент задней подвески снятие. Camry ASV50

Подвеска. Camry ASV50 GSV50 ACV51
Задняя Подвеска. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЗАДНИЕ КОЛЕСА

  2. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

  3. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2

  4. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1

  5. ОТСОЕДИНИТЕ ЛЕВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

  6. ОТСОЕДИНИТЕ ПРАВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

  7. СНИМИТЕ ЗАДНИЙ СТАБИЛИЗАТОР

  8. СНИМИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 3 В СБОРЕ

  9. СНИМИТЕ ЗАДНИЙ КРОНШТЕЙН ОПОРЫ КУЗОВА В СБОРЕ

  10. СНИМИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)

  11. ОТСОЕДИНИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ

  12. ОТСОЕДИНИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ

  13. ОТСОЕДИНИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

  14. ОТСОЕДИНИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

  15. СНИМИТЕ ЭЛЕМЕНТ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ

  16. СНИМИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ

  17. СНИМИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ

  18. СНИМИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

  19. СНИМИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

  20. СНИМИТЕ ДЕМПФЕР ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ (для моделей с динамическим демпфером)

  21. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  22. СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

  23. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ (с левой стороны)

  24. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ (с правой стороны)

  25. СНИМИТЕ ПРОБКУ ОТВЕРСТИЯ

Элемент Задней Подвески -- Снятие



1. СНИМИТЕ ЗАДНИЕ КОЛЕСА


2. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ
  1. для моделей с 2AR-FE: (Нажмите здесь).
  2. Для моделей с 2GR-FE: (Нажмите здесь).


3. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2


    Camry ASV50 GSV50 ACV51

  1. Снимите 2 фиксатора.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Гайка (присоединена к подкузовной панели)

  1. Освободите 6 гаек и снимите подкузовную панель пола № 2.

    УКАЗАНИЕ:
    6 гаек останутся присоединенными к подкузовной панели пола № 2.


4. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1


    Camry ASV50 GSV50 ACV51

  1. Освободите 5 гаек и 2 фиксатора и снимите подкузовную панель пола № 1.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Гайка (присоединена к подкузовной панели)
    УКАЗАНИЕ:
    Поверните фиксаторы, чтобы вывести их из зацепления. 5 гаек и 2 фиксатора останутся присоединенными к подкузовной панели пола № 1.


5. ОТСОЕДИНИТЕ ЛЕВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните гайку и отсоедините левую стойку заднего амортизатора в сборе от заднего стабилизатора поперечной устойчивости.
    Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа.



6. ОТСОЕДИНИТЕ ПРАВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.

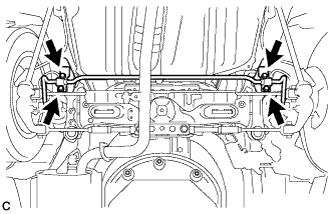

7. СНИМИТЕ ЗАДНИЙ СТАБИЛИЗАТОР


    Camry ASV50 GSV50 ACV51

  1. Выверните 4 болта и снимите задний стабилизатор поперечной устойчивости с 2 втулками заднего стабилизатора и 2 кронштейнами заднего стабилизатора № 1.



8. СНИМИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 3 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите кронштейн опоры выпускной трубы № 3 с элемента задней подвески.

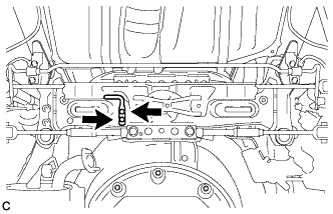

9. СНИМИТЕ ЗАДНИЙ КРОНШТЕЙН ОПОРЫ КУЗОВА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите задний кронштейн опоры кузова в сборе с элемента задней подвески.



10. СНИМИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)
(Нажмите здесь)

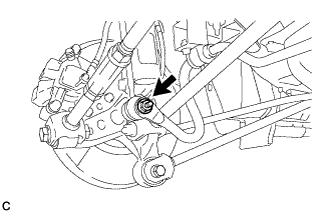

11. ОТСОЕДИНИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт, отверните гайку и отсоедините рычаг задней подвески № 2 (с наружной стороны) от кулака задней подвески.

    ПРИМЕЧАНИЕ:
    При выворачивании болта удерживайте гайку, не давая ей вращаться.


12. ОТСОЕДИНИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


13. ОТСОЕДИНИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт, отверните гайку и отсоедините рычаг задней подвески № 1 (с наружной стороны) от кулака задней подвески.

    ПРИМЕЧАНИЕ:
    При выворачивании болта удерживайте гайку, не давая ей вращаться.


14. ОТСОЕДИНИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


15. СНИМИТЕ ЭЛЕМЕНТ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Задняя Подвеска.Система Задней Подвески.Элемент задней подвески снятие

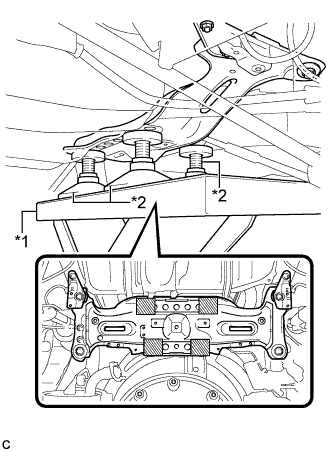

  1. Подоприте элемент задней подвески в сборе, используя подъемник двигателя и 4 переходника или аналогичных приспособления, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Подъемник двигателя
    *2
    		Переходник
    Camry ASV50 GSV50 ACV51
    		Места расположения переходников
    ПРИМЕЧАНИЕ:
    1. Обязательно закрепите элемент задней подвески, чтобы не допустить его падения.
    2. Используйте переходники, что обеспечить поддержание элемента задней подвески в сборе в горизонтальном положении.

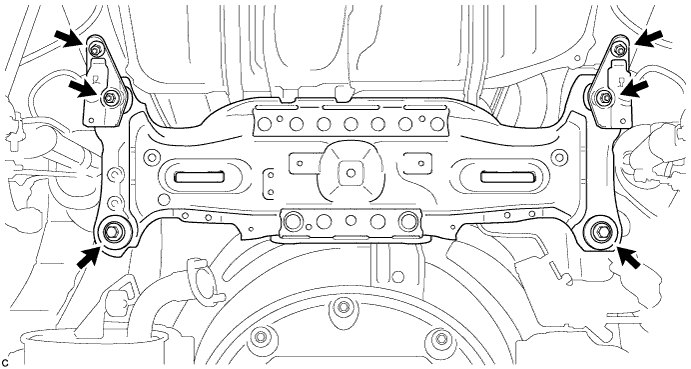

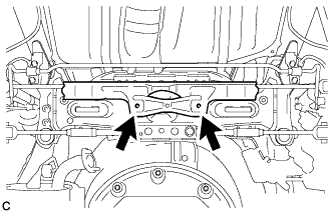

  1. Выверните 2 болта, отверните 4 гайки и снимите 2 нижних фиксатора элемента задней подвески в сборе и 2 нижних фиксатора элемента задней подвески.


    Camry ASV50 GSV50 ACV51.Задняя Подвеска.Система Задней Подвески.Элемент задней подвески снятие

  1. Медленно опустите элемент задней подвески.

    ПРИМЕЧАНИЕ:
    При опускании элемента задней подвески соблюдайте осторожность, что не повредить кузов автомобиля или другие узлы, установленные на автомобиль.

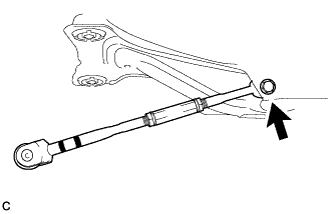

16. СНИМИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт и снимите гайку и левый рычаг задней подвески № 2 в сборе с левого элемента задней подвески в сборе.



17. СНИМИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


18. СНИМИТЕ ЛЕВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болт и снимите гайку и рычаг задней подвески № 1 в сборе с элемента задней подвески в сборе.



19. СНИМИТЕ ПРАВЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


20. СНИМИТЕ ДЕМПФЕР ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ (для моделей с динамическим демпфером)


    Camry ASV50 GSV50 ACV51

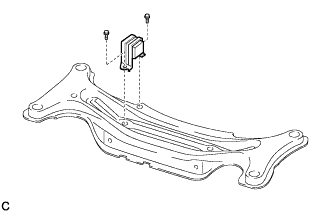

  1. Выверните 2 болта и снимите демпфер элемента задней подвески с элемента задней подвески в сборе.

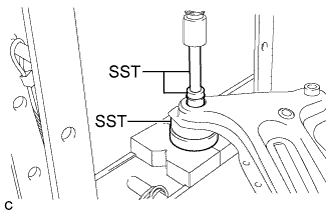

21. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ


    Camry ASV50 GSV50 ACV51.Задняя Подвеска.Система Задней Подвески.Элемент задней подвески снятие

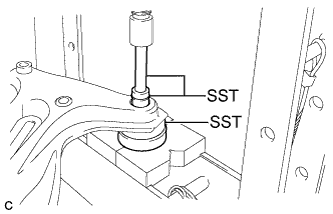

  1. С помощью SST и пресса снимите левую переднюю подушку опоры элемента задней подвески на кузове с элемента задней подвески в сборе.

    SST
    09527-17011
    09950-60010(09951-00320)
    09950-70010(09951-07100)


22. СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.

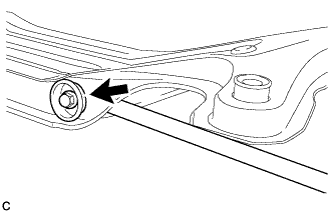

23. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ (с левой стороны)


    Camry ASV50 GSV50 ACV51.Задняя Подвеска.Система Задней Подвески.Элемент задней подвески снятие

  1. С помощью SST и пресса снимите заднюю подушку опоры элемента задней подвески на кузове с элемента задней подвески в сборе.

    SST
    09527-17011
    09950-60010(09951-00320)
    09950-70010(09951-07100)


24. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ НА КУЗОВЕ (с правой стороны)
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.

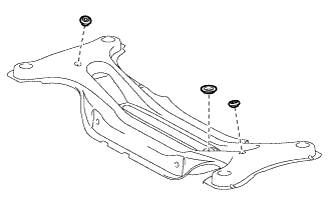

25. СНИМИТЕ ПРОБКУ ОТВЕРСТИЯ


    Camry ASV50 GSV50 ACV51

  1. Снимите 3 заглушки отверстий с элемента задней подвески в сборе.

    УКАЗАНИЕ:
    Существует 2 типоразмера заглушек отверстий.
