СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с ЭБУ системы противоскольжения


ОПИСАНИЕ


Неисправность
Признак
Неисправный участок
Прекращение обмена данными с ЭБУ системы противоскольжения
Выполняется любое из следующих условий:
  1. В окне "Communication Bus Check" (проверка шин связи) портативного диагностического прибора не отображается "Skid Control (ABS/VSC/TRAC)" (Нажмите здесь).
  2. Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ЭБУ системы противоскольжения" в "Таблице комбинаций кодов DTC" (Нажмите здесь)
  1. Вспомогательная шина или разъем блока управления рабочими цилиндрами тормозов
  2. Цепь питания блока управления рабочими цилиндрами тормозов
  3. Блок управления рабочими цилиндрами тормозов в сборе (цепь массы)
  4. Блок управления рабочими цилиндрами тормозов в сборе

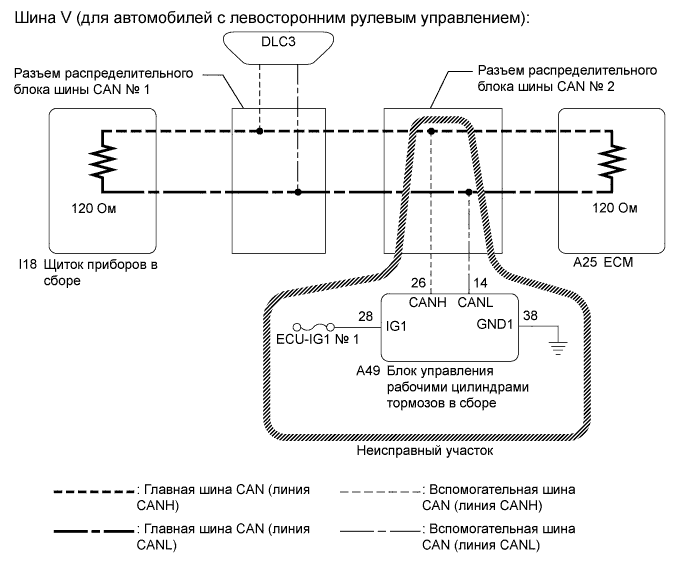

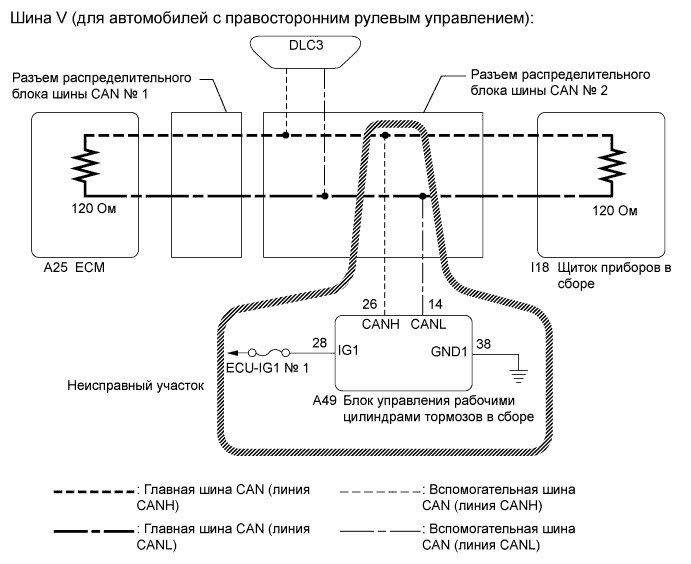

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу системы противоскольжения


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу системы противоскольжения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.
  2. После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
  3. По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (Нажмите здесь).
  4. После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.
  5. Процедура проверки кодов DTC: Включите зажигание, подождите не менее 13 секунд и затем совершите поездку на автомобиле со скоростью не менее 6 км/ч (4 миль в час) длительностью, как минимум, 6 секунд. Убедитесь, что контрольная лампа аварийного состояния остается выключенной вслед за выключением после первоначальной проверкой индикаторов и ламп.
  6. После ремонта выполните проверку шины передачи данных и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (Нажмите здесь).
УКАЗАНИЕ:
  1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Trouble Codes.

    OK:
    DTC C1241 не выводится.


NG
ПЕРЕЙДИТЕ К ПРОЦЕДУРАМ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ)

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can прекращение обмена данными с эбу системы противоскольжения

  1. Отсоедините разъем блока управления рабочими цилиндрами тормозов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A49-26 (CANH) - A49-14 (CANL)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом

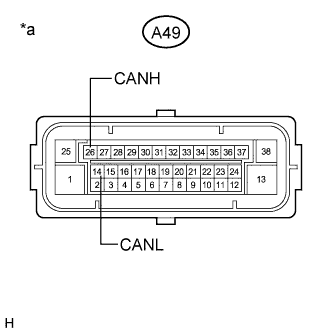

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к блоку управления рабочими цилиндрами тормозов в сборе)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (Нажмите здесь)
