Аудиовизуальная Система Система Обработки И Передачи Информации. Camry ASV50 GSV50 ACV51
Аудиосистема Видеосистема. Camry ASV50 GSV50 ACV51
Переходник Стереогнезда В Сборе -- Установка |
| 1. УСТАНОВИТЕ ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ |
Закрепите 2 захвата и установите переходник стереогнезда № 1.
| 2. УСТАНОВИТЕ ВЕРХНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Подсоедините 2 разъема.
Введите зажим в зацепление.

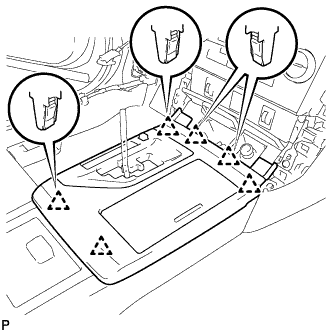

Введите в зацепление 2 направляющих и 4 фиксатора, как показано на рисунке.
 |
Установите верхний вещевой ящик в облицовке туннеля пола в сборе и закрепите 2 винтами.
| 3. УСТАНОВИТЬ ВЕРХНЮЮ ПАНЕЛЬ ЗАДНЕЙ КОНСОЛИ В СБОРЕ |
Подсоедините все разъемы.

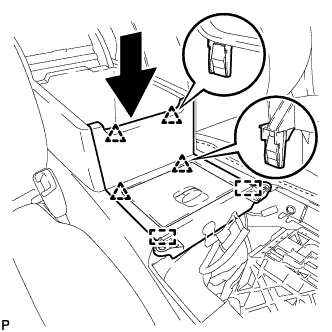

Установите верхнюю заднюю облицовку панели пола и закрепите ее 6 фиксаторами.
 |
Установите рычаг переключения передач в положение P.
| 4. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |

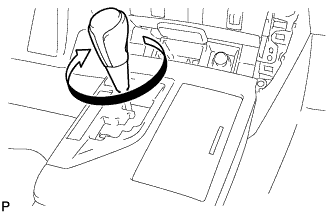

Поверните рукоятку рычага переключения передач по часовой стрелке для ее установки.
 |
| 5. УСТАНОВИТЬ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |

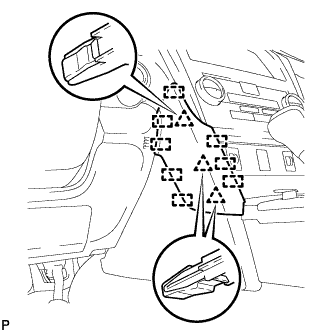

Установите обивку левой панели и закрепите ее 3 фиксаторами и 8 направляющими.
 |
| 6. УСТАНОВИТЬ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |

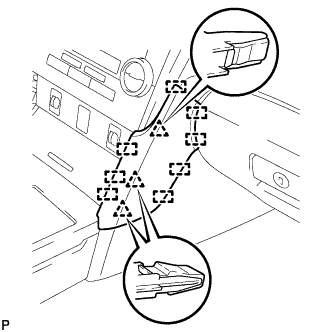

Установите обивку правой панели и закрепите ее 3 фиксаторами и 8 направляющими.
 |
