DTC B2788 Неисправность в цепи сигнала IG2


ОПИСАНИЕ

Данный DTC сохраняется, когда ЭБУ блокировки рулевого управления обнаруживает неисправность в цепи питания IG2.
УКАЗАНИЕ:
ЭБУ блокировки рулевого управления не подключен к системе передачи данных CAN. Однако ЭБУ блокировки рулевого управления соединен с ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) по шине LIN и обменивается данными с другими узлами по шине CAN через ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

№ DTC
Условие обнаружения
Неисправный участок
Операция подтверждения вывода DTC
B2788
Несоответствие входных сигналов IG2 в ЭБУ блокировки рулевого управления, получаемых по шине LIN и по прямому соединению (логика диагностирования за 1 поездку*).
  1. Предохранитель ECU-IG2 № 3
  2. ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе)
  3. Жгут или разъем
Операция подтверждения не требуется (контроль производится непрерывно).
  1. *: выводится только при наличии неисправности и нахождении выключателя зажигания в состоянии ON (ВКЛ) (IG).

Состояние автомобиля и аварийный режим при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности
Аварийный режим при обнаружении неисправности
Невозможна блокировка или разблокировка рулевого управления. Поэтому двигатель не запускается.
-

Связанные параметры режимов Data List и Active Test
№ DTC
Параметр Data List
Параметр Active Test
B2788
-
-

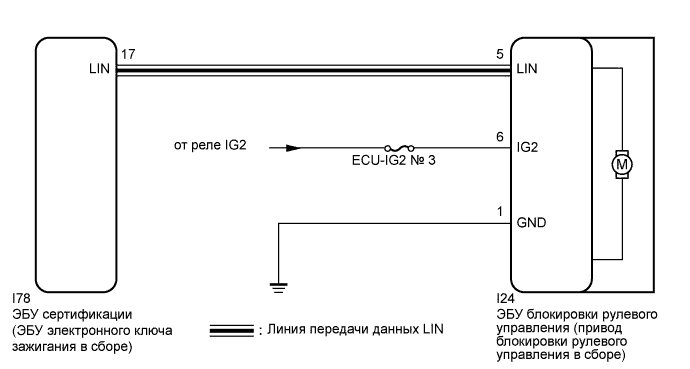

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2788 неисправность в цепи сигнала ig2


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. При использовании портативного диагностического прибора с выключенным зажиганием выполните одну из следующих операций: 1) включайте и выключайте выключатель освещения проема двери с интервалом не более 1,5 с, пока не установится связь между портативным диагностическим прибором и автомобилем, или 2) подсоедините портативный диагностический прибор к автомобилю и выберите "Manual" на начальном экране прибора. Выберите "Key Code Registration" (регистрация кода ключа) в меню Model Code (код модели).
  2. Система блокировки рулевого управления использует для передачи данных шину LIN. Прежде чем приступать к диагностике, проверьте работу системы передачи данных в соответствии с указаниями раздела "Порядок поиска неисправностей" и убедитесь, что эта система исправна (Нажмите здесь).
  3. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  4. После ремонта убедитесь, что коды DTC не выводятся снова (Нажмите здесь).
  5. При замене ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе) необходимо выполнить регистрацию (см. бюллетень технического обслуживания).
1.ПРОВЕРЬТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (СИГНАЛ РЕЖИМА ИСТОЧНИКА ПИТАНИЯ)

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем I24 ЭБУ блокировки рулевого управления.



    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2788 неисправность в цепи сигнала ig2

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I24-1 (GND) - масса
    		Всегда
    		Менее 1 Ом

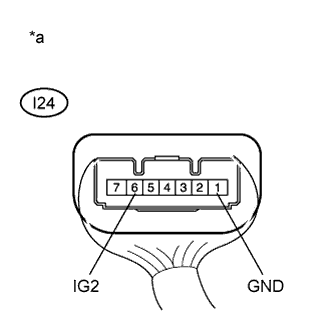

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ блокировки рулевого управления (приводу блокировки рулевого управления в сборе))

  1. Подсоедините разъем I24 ЭБУ блокировки рулевого управления.



    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2788 неисправность в цепи сигнала ig2

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I24-6 (IG2) - I24-1 (GND)
    		Зажигание включено (IG)
    		11-14 В
    I24-6 (IG2) - I24-1 (GND)
    		Выключатель зажигания в состоянии OFF (ВЫКЛ)
    		Менее 1 В
    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (Нажмите здесь)
