dtc b2781 обрыв или короткое замыкание в эбу блокировки рулевого управления. Camry ASV50

Рулевое Управление. Camry ASV50 GSV50 ACV51
Рулевая Колонка. Camry ASV50 GSV50 ACV51

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

DTC B2781 Обрыв или короткое замыкание в ЭБУ блокировки рулевого управления


ОПИСАНИЕ

ЭБУ блокировки рулевого управления и электродвигатель блокировки рулевого управления встроены в привод блокировки рулевого управления в сборе.
ЭБУ блокировки рулевого управления определяет, заблокировано или разблокировано рулевое управление, посредством датчика положения блокировки электродвигателя блокировки рулевого управления.
ЭБУ блокировки рулевого управления получает запросы блокировки и разблокировки от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и формирует соответствующие им сигналы управления блокировкой и разблокировкой.
УКАЗАНИЕ:
ЭБУ блокировки рулевого управления не подключен к системе передачи данных CAN. Однако ЭБУ блокировки рулевого управления соединен с ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) по шине LIN и обменивается данными с другими узлами по шине CAN через ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

№ DTC
Условие обнаружения
Неисправный участок
Операция подтверждения вывода DTC
B2781
Выполняется одно из следующих условий (логика диагностирования за 1 поездку*1):

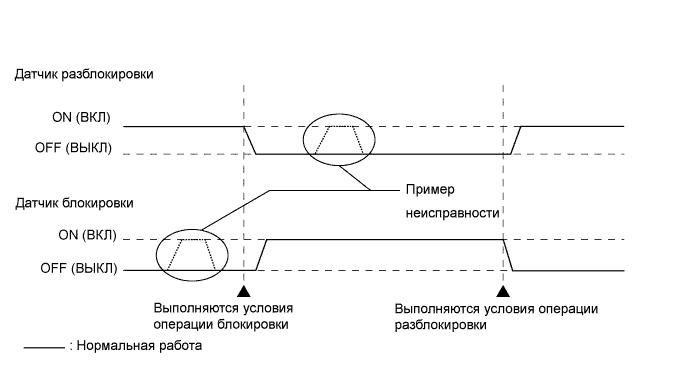

  1. Неисправен датчик положения блокировки/разблокировки рулевого управления*2.
  2. В цепи включения электродвигателя блокировки рулевого управления имеется короткое замыкание.
  3. В цепи включения электродвигателя блокировки рулевого управления имеется обрыв.
  1. ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе)
  2. Система передачи данных LIN
Операция подтверждения не требуется (контроль производится непрерывно).
  1. *1: выводится только при наличии неисправности и нахождении выключателя зажигания в состоянии ON (ВКЛ) (IG).
  2. *2: если включены оба датчика, определяется, что система неисправна.

Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом. dtc b2781 обрыв или короткое замыкание в эбу блокировки рулевого управления


Состояние автомобиля и аварийный режим при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности
Аварийный режим при обнаружении неисправности
Невозможна блокировка или разблокировка рулевого управления. Поэтому двигатель не запускается.
Запуск двигателя запрещается (коленчатый вал не прокручивается).

Связанные параметры режимов Data List и Active Test
№ DTC
Параметр Data List
Параметр Active Test
B2781
Entry&Start (посадка и запуск)
  1. Sensor Value
  2. Motor Driver Short
-

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. При использовании портативного диагностического прибора с выключенным зажиганием выполните одну из следующих операций: 1) включайте и выключайте выключатель освещения проема двери с интервалом не более 1,5 с, пока не установится связь между портативным диагностическим прибором и автомобилем, или 2) подсоедините портативный диагностический прибор к автомобилю и выберите "Manual" на начальном экране прибора. Выберите "Key Code Registration" (регистрация кода ключа) в меню Model Code (код модели).
  2. После ремонта убедитесь, что коды DTC не выводятся снова (Нажмите здесь).
  3. При замене ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе) необходимо выполнить регистрацию (см. бюллетень технического обслуживания).
УКАЗАНИЕ:
DTC B2785 регистрируется, когда все ЭБУ, подключенные к шине LIN, не могут обмениваться данными с ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
1.ПРОВЕРЬТЕ DTC

  1. С помощью портативного диагностического прибора проверьте, не выводится ли DTC B2785 шины LIN (Нажмите здесь).

    УКАЗАНИЕ:
    Если выводится DTC шины LIN, выполните диагностику системы передачи данных LIN (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    Выводится DTC B2785.
    		А
    DTC B2785 не выводится.
    		B


B
ЗАМЕНИТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ (Нажмите здесь)
А

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN" (DTC B2785) (Нажмите здесь)
