Рычаг Переключения Передач -- Повторная Сборка |
| 1. УСТАНОВИТЕ ВЕРХНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ |
Установите линзу индикатора положения и зацепите 4 захвата.
 |
| 2. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ № 2 |
Установите сдвигающуюся крышку индикатора положения № 2 на сдвигающуюся крышку индикатора положения.
 |
| 3. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ |
Установите сдвигающуюся крышку индикатора положения на верхний корпус индикатора положения.
 |

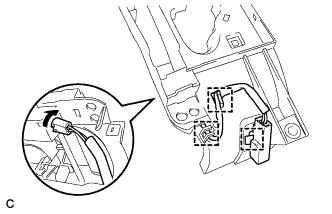

| 4. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ |
Установите колпачок на лампу.
Установите лампу в узел проводов контрольных ламп.
Подсоедините 2 направляющих, зажим и патрон лампы, чтобы закрепить жгут проводов контрольной лампы в сборе на верхнем корпусе индикатора положения.
 |

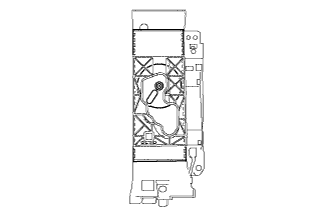

| 5. УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (со стороны индикатора положения селектора передач) |
Введите в зацепление захват, чтобы закрепить кнопку разблокировки рычага переключения передач вместе с пружиной разблокировки рычага.
 |
Установите панель индикатора положения и зацепите 2 захвата.
 |

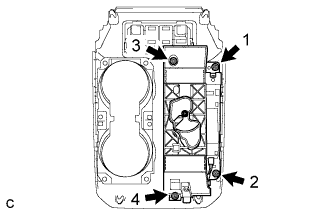

| 6. УСТАНОВИТЕ ИНДИКАТОР ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
Установите индикатор положения селектора передач, закрепив его 4 винтами на верхней задней облицовке панели пола в сборе в последовательности, показанной на рисунке.
 |
| 7. УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (со стороны нижнего рычага переключения передач в сборе) |
Введите в зацепление 2 захвата, чтобы закрепить кнопку разблокировки рычага переключения передач вместе с пружиной разблокировки рычага.
 |
| 8. УСТАНОВИТЕ НИЖНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ |
Установите нижний корпус индикатора положения и зацепите 5 захватов.
 |
