Рычаг Переключения Передач -- Разборка |

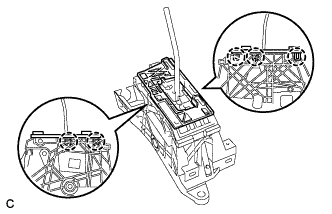

| 1. СНИМИТЕ НИЖНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ |

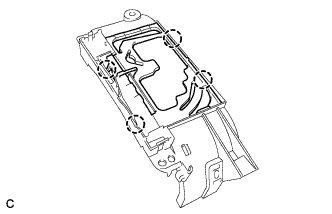

Освободите 5 захватов, чтобы снять нижний корпус индикатора положения.
 |

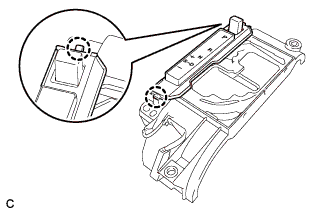

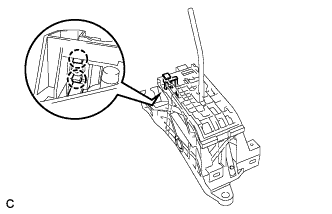

| 2. СНИМИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (со стороны нижнего рычага переключения передач в сборе) |
Освободите 2 захвата и снимите пружину и кнопку разблокировки рычага переключения передач.
 |

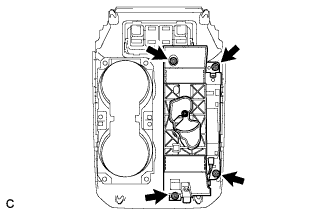

| 3. СНИМИТЕ ИНДИКАТОР ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
Выверните 4 винта и снимите индикатор положения селектора передач с верхней задней облицовки панели пола в сборе.
 |

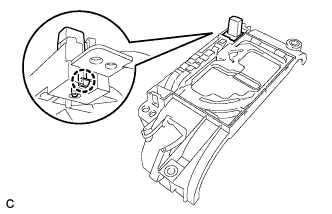

| 4. СНИМИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (со стороны индикатора положения селектора передач) |
Освободите 2 захвата и снимите панель индикатора положения.
 |
Освободите захват и снимите пружину и кнопку разблокировки рычага переключения передач.
 |

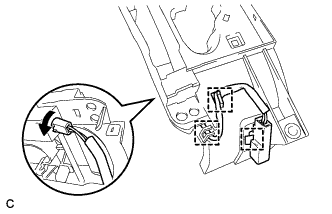

| 5. СНИМИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ |
Отсоедините патрон лампы, 2 направляющих и зажим, и снимите жгут проводов контрольной лампы в сборе с верхнего корпуса индикатора положения.
 |
Снимите лампу со жгута проводов контрольной лампы в сборе.
Снимите крышку с лампы.

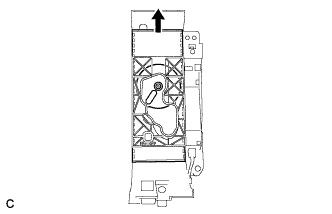

| 6. СНИМИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ |
Снимите сдвигающуюся крышку индикатора положения с верхнего корпуса индикатора положения.
 |

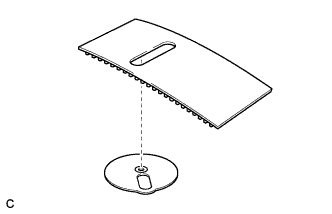

| 7. СНИМИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ № 2 |
Снимите сдвигающуюся крышку индикатора положения № 2 со сдвигающейся крышки индикатора положения.
 |
| 8. СНИМИТЕ ВЕРХНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ |
Освободите 4 захвата и снимите рассеиватель индикатора положения.
 |
