Рычаг переключения передач снятие. Camry ASV50

Освободите 10 захватов и снимите опорную накладку передней левой двери.

Снимите фиксатор.

Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.

Снимите уплотнитель обшивки проема левой передней двери.

С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.

Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.

Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.

Выверните 2 болта <B>.

Для моделей без подушки безопасности для защиты коленей водителя:

1. Освободите 5 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.


Для моделей с подушкой безопасности для защиты коленей водителя:

1. Освободите 4 захвата, 7 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.


Отсоедините уплотнитель обшивки проема правой передней двери.

С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.

Освободите 3 направляющих и снимите правую боковую панель панели приборов, как показано на рисунке.

Освободите 4 захвата.

Освободите 2 направляющие.

Отсоедините разъем и снимите нижнюю крышку панели приборов № 2 в сборе.

Выверните болта <В> и винт <C>.

Откройте нижнюю дверцу панели приборов.

Выверните 3 винта <C>.

Освободите 2 фиксатора и 4 направляющих, и снимите нижнюю панель панели приборов в сборе, как показано на рисунке.

Для накладки без отверстий:

1. Освободите 2 захвата и снимите переднюю накладку верхней облицовки панели пола, как показано на рисунке.


Для накладки с 3 отверстиями для переключателей:

1. Освободите 2 захвата, как показано на рисунке.


2. Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.


Выверните 2 винта <C>.

Освободите 2 фиксаторов, как показано на рисунке.

Отсоедините все разъемы и снимите переднюю пепельницу в сборе.

Для моделей с левосторонним рулевым управлением:

1. Освободите 2 захвата и отсоедините датчик температуры в салоне от передней вставки вещевого ящика в облицовке туннеля пола № 2.


Выверните 2 винта <C>.

Освободите фиксатор и 4 направляющих, и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2, как показано на рисунке.

Для моделей с правосторонним рулевым управлением:

1. Освободите 2 захвата и отсоедините датчик температуры в салоне от вставки вещевого ящика в облицовке туннеля пола.


Выверните 2 винта <C>.

Освободите фиксатор и 4 направляющих, и снимите вставку вещевого ящика в облицовке туннеля пола, как показано на рисунке.

Снимите 2 фиксатора.

Освободите 2 направляющих и снимите левый держатель напольного коврика.

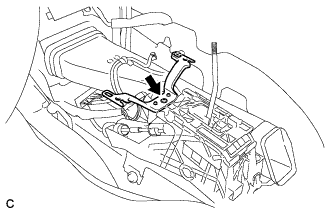

Выверните винт и снимите скобу опоры вещевого ящика в облицовке туннеля пола № 1 с нижнего рычага переключения передач в сборе.

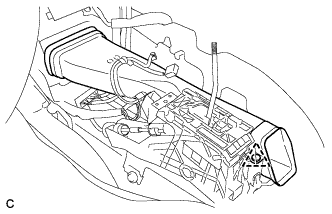

Снимите фиксатор и воздуховод вещевого ящика в облицовке туннеля пола № 1.

Установите рычаг переключения передач в положение N.

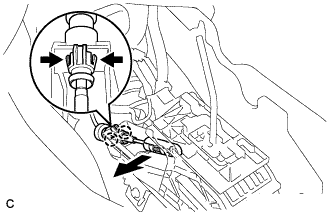

Отсоедините конец троса механизма переключения передач в сборе от нижней части рычага переключения передач в сборе.

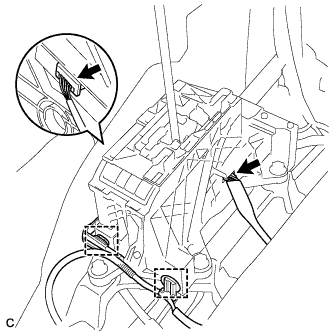

Отцепите 2 захвата и отсоедините трос механизма переключения передач в сборе от нижней части рычага переключения передач в сборе.

Отсоедините 2 зажима и 2 разъема.

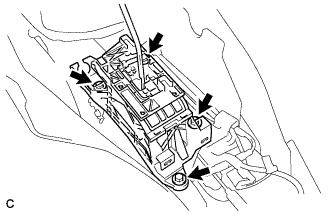

Выверните 4 болта и снимите нижний рычаг переключения передач в сборе.

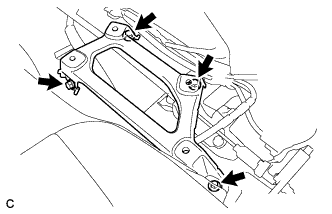

Выверните 4 болта и снимите кронштейн рычага переключения передач.
