Рычаг переключения передач установка. Camry ASV50

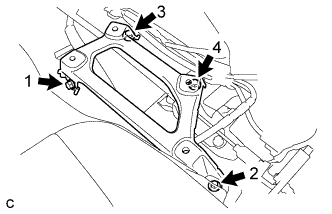

Установите опору рычага переключения передач, закрепив ее 4 болтами в порядке, показанном на рисунке.

Момент затяжки:

12 N*m{122 kgf*cm, 9 ft.*lbf}

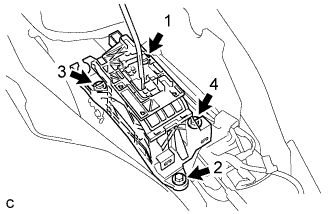

Установите нижний рычаг переключения передач в сборе, закрепив его 4 болтами в порядке, показанном на рисунке.

Момент затяжки:

12 N*m{122 kgf*cm, 9 ft.*lbf}

Подсоедините 2 зажима и 2 разъема.

Сдвиньте ползун троса механизма переключения передач в направлении, указанном стрелкой, и вытяните фиксатор наружу.

Закрепите конец троса механизма переключения передач на нижней части рычага переключения передач в сборе.

ПРИМЕЧАНИЕ:

1. Убедитесь, что фиксатор оттянут вверх.

2. Вставляйте конец троса вплоть до основания штифта.


Вставьте фиксатор в регулировочный блок.

ПРИМЕЧАНИЕ:

1. Убедитесь, что датчик положения паркинга/нейтрали и рычаг переключения передач находятся в нейтральном положении.

2. Вставляйте фиксатор плотно, пока замок ползуна не войдет в зацепление.


Установите воздуховод № 1 вещевого ящика в облицовке туннеля пола и закрепите его фиксатором.

Установите скобу опоры вещевого ящика в облицовке туннеля пола № 1 на нижний рычаг переключения передач в сборе, закрепив его винтом.

Введите в зацепление 2 направляющие.

Закрепите левый держатель напольного коврика 2 фиксаторами.

Введите в зацепление фиксатор и 4 направляющих, как показано на рисунке.

Установите вставку вещевого ящика в облицовке туннеля пола, закрепив ее 2 винтами <C>.

Для моделей с правосторонним рулевым управлением:

1. Подсоедините датчик температуры в салоне, закрепив его 2 захватами..


Введите в зацепление фиксатор и 4 направляющих, как показано на рисунке.

Установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2 и закрепите ее 2 винтами <C>.

Для моделей с левосторонним рулевым управлением:

1. Подсоедините датчик температуры в салоне, закрепив его 2 захватами..


Подсоедините все разъемы.

Введите в зацепление 2 фиксатора.

Установите переднюю пепельницу в сборе и закрепите ее 2 винтами <C>.

Для накладки без отверстий:

1. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.


Для накладки с 3 отверстиями для переключателей:

1. Подсоедините все разъемы.






2. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.


Введите в зацепление 2 фиксатора и 4 направляющие.

Вверните 3 винта <С>.

Закройте нижнюю дверцу панели приборов.

Установите нижнюю панель панели приборов в сборе и закрепите болтом <B> и винтами <C>.

Подсоедините разъем.

Установите нижнюю крышку панели приборов № 2, закрепив ее 2 направляющими и 4 захватами.

Введите в зацепление 3 направляющих, как показано на рисунке.

Установите правую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Для моделей без подушки безопасности для защиты коленей водителя:

1. Введите в зацепление 5 фиксаторов и 3 направляющие.


Для моделей с подушкой безопасности для защиты коленей водителя:

1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.


Установите панель приборов в сборе и закрепите 2 болтами <B>.

Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.

Введите в зацепление 3 направляющие.

Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 фиксатора.

Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.

Переведя рычаг переключения передач из положения P в положение R при включенном зажигании (IG) и нажатой педали тормоза, убедитесь в том, что рычаг перемещается плавно и фиксируется в требуемом положении.

Запустите двигатель и убедитесь, что автомобиль начинает двигаться вперед после перемещения рычага переключения передач из положения N в положение D и двигаться назад после установки рычага в положение R.
