  1. ПРОВЕРЬТЕ ТЯГУ В СБОРЕ

  2. ПРОВЕРЬТЕ СУММАРНЫЙ ПРЕДНАТЯГ

Рулевой Механизм -- Проверка



1. ПРОВЕРЬТЕ ТЯГУ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Закрепите тягу в сборе в тисках.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.

  1. Установите гайку на шпильку.

  1. Подвигайте шаровой шарнир вперед и назад 5 раз.

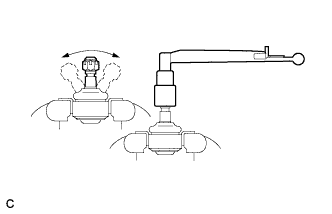

  1. Установите динамометрический ключ на гайку и непрерывно поворачивайте шаровой шарнир со скоростью 1 оборот за 3-5 с. Проверьте крутящий момент на 5-м обороте.

    Номинальный крутящий момент:
    1,0 - 4,0 Н*м (10 - 40 кгс*см, 9 - 35 фунт-сила-дюйма)
    УКАЗАНИЕ:
    Если момент затяжки не соответствует требованиям, замените тягу в сборе.


2. ПРОВЕРЬТЕ СУММАРНЫЙ ПРЕДНАТЯГ
ПРИМЕЧАНИЕ:
Проверьте суммарный преднатяг и преднатяг в состоянии без нагрузки, сняв правую и левую рулевые тяги и защитные чехлы рулевого механизма.


    Camry ASV50 GSV50 ACV51.Рулевые Тяги Рулевой Механизм.Рулевой Механизм.Рулевой механизм проверка

  1. Установите SST на вал шестерни и поверните его влево-вправо не менее 5 раз.

    SST
    09616-00020

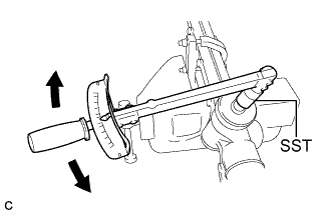

  1. Установите на SST динамометрический ключ и непрерывно поворачивайте вал шестерни с периодом примерно 4-6 с на оборот, чтобы проверить суммарный преднатяг рулевого механизма в сборе.

    Номинальный преднатяг:
    0,7 - 1,1 Н*м (7 - 11 кгс*см, 6 - 9 фунт-сила-дюймов)
    ПРИМЕЧАНИЕ:
    Проверьте суммарный преднатяг вблизи центрального положения рейки рулевого механизма.
    УКАЗАНИЕ:
    Если суммарный преднатяг не отвечает требованиям, замените рулевой механизм в сборе новым.
