Датчик состава топливовоздушной смеси установка. Camry ASV50


  1. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

  2. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

  3. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1

Датчик Состава Топливовоздушной Смеси -- Установка


УКАЗАНИЕ:
Выполните "Послеремонтную проверку" после замены датчика состава топливовоздушной смеси (Нажмите здесь).


1. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Датчик состава топливовоздушной смеси  установка

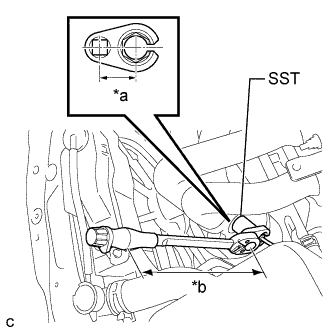

  1. С помощью SST установите датчик состава топливовоздушной смеси на выпускной коллектор.

    Обозначения на рисунке
    *a
    Длина рычага
    30 мм
    *b
    Длина рычага
    300 мм
    SST
    09224-00010
    Момент затяжки:
    без использования SST:
    44 N*m{449 kgf*cm, 32 ft.*lbf}
    при использовании SST:
    40 N*m{408 kgf*cm, 30 ft.*lbf}
    ПРИМЕЧАНИЕ:
    1. Значение момента затяжки "при использовании SST" действительно при использовании SST с длиной рычага 30 мм (1,18 дюйма) и динамометрического ключа с длиной рычага 300 мм (11,81 дюйма) (Нажмите здесь).
    2. Значение момента "при использовании SST" действительно в случае, если SST установлен параллельно динамометрическому ключу.
    УКАЗАНИЕ:
    Выполните "Послеремонтную проверку" после замены датчика состава топливовоздушной смеси (Нажмите здесь).
  1. Подсоедините разъем датчика состава топливовоздушной смеси.

  1. Установите хомут патрубка.



2. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ


3. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1
  1. Установите теплозащитный экран коллектора № 1 и закрепите его 4 болтами.

    Момент затяжки:
    12 N*m{122 kgf*cm, 9 ft.*lbf}
