  1. ПРОВЕРЬТЕ САПУН В СБОРЕ

Клапан Принудительной Вентиляции Картера -- Проверка



1. ПРОВЕРЬТЕ САПУН В СБОРЕ

  1. Подсоедините к сапуну в сборе чистый шланг.



  1. Проверьте работу сапуна в сборе.



      Camry ASV50 GSV50 ACV51.Система Снижения Токсичности Отработавших Газов Двигателя 2Ar-Fe.Система Снижения Токсичности Отработавших Газов.Клапан принудительной вентиляции картера проверка

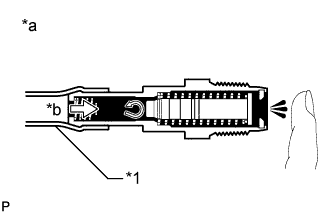

    1. Подайте воздух со стороны блока цилиндров и убедитесь, что воздух проходит свободно.

      Обозначения на рисунке
      *1
      		Чистый шланг
      *a
      		Сторона блока цилиндров
      *b
      		Воздух
      ПРЕДОСТЕРЕЖЕНИЕ:
      Не всасывайте воздух через клапан.
      Остатки нефтепродуктов, находящиеся внутри клапана, вредны для здоровья.
      Если результат не соответствует заданному, замените сапун в сборе.


      2. Camry ASV50 GSV50 ACV51.Система Снижения Токсичности Отработавших Газов Двигателя 2Ar-Fe.Система Снижения Токсичности Отработавших Газов.Клапан принудительной вентиляции картера проверка

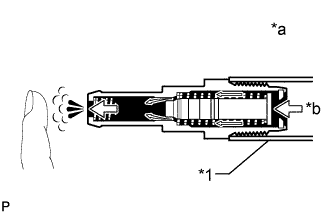

    2. Подайте воздух со стороны впускного коллектора и убедитесь в затрудненном прохождении воздуха.

      Обозначения на рисунке
      *1
      		Чистый шланг
      *a
      		Сторона впускного коллектора
      *b
      		Воздух
      ПРЕДОСТЕРЕЖЕНИЕ:
      Не всасывайте воздух через клапан.
      Остатки нефтепродуктов, находящиеся внутри клапана, вредны для здоровья.
      Если результат не соответствует заданному, замените сапун в сборе.

  1. Снимите чистый шланг с сапуна в сборе.
