Клапан принудительной вентиляции картера проверка. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Снижения Токсичности Отработавших Газов Двигателя 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ САПУН В СБОРЕ

Клапан Принудительной Вентиляции Картера -- Проверка



1. ПРОВЕРЬТЕ САПУН В СБОРЕ

  1. Подсоедините к сапуну в сборе чистый шланг.



  1. Проверьте работу сапуна в сборе.



      Camry ASV50 GSV50 ACV51.Система Снижения Токсичности Отработавших Газов Двигателя 2Gr-Fe.Система Снижения Токсичности Отработавших Газов.Клапан принудительной вентиляции картера проверка

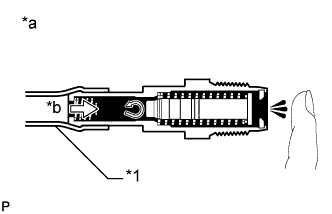

    1. Подайте воздух со стороны крышки головки блока цилиндров и убедитесь, что воздух проходит свободно.

      Обозначения на рисунке
      *1
      		Чистый шланг
      *a
      		Сторона крышки головки блока цилиндров
      *b
      		Воздух
      ПРЕДОСТЕРЕЖЕНИЕ:
      Не всасывайте воздух через клапан.
      Остатки нефтепродуктов, находящиеся внутри клапана, вредны для здоровья.
      Если результат не соответствует заданному, замените сапун в сборе.


      2. Camry ASV50 GSV50 ACV51.Система Снижения Токсичности Отработавших Газов Двигателя 2Gr-Fe.Система Снижения Токсичности Отработавших Газов.Клапан принудительной вентиляции картера проверка

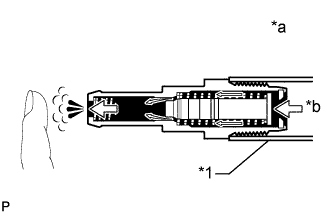

    2. Подайте воздух со стороны уравнительного бачка воздухозаборника и убедитесь, что воздух проходит с трудом.

      Обозначения на рисунке
      *1
      		Чистый шланг
      *a
      		Со стороны уравнительного бачка воздухозаборника
      *b
      		Воздух
      ПРЕДОСТЕРЕЖЕНИЕ:
      Не всасывайте воздух через клапан.
      Остатки нефтепродуктов, находящиеся внутри клапана, вредны для здоровья.
      Если результат не соответствует заданному, замените сапун в сборе.

  1. Снимите чистый шланг с сапуна в сборе.
