Клапан продувки адсорбера снятие. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Снижения Токсичности Отработавших Газов Двигателя 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

  2. СНИМИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ

Клапан Продувки Адсорбера -- Снятие



1. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ


    Camry ASV50 GSV50 ACV51

  1. Возьмитесь спереди за декоративную крышку V-образного двигателя и поднимите ее, чтобы отсоединить 2 передних фиксатора крышки. Продолжайте поднимать крышку, чтобы освободить задний фиксатор декоративной крышки V-образного двигателя, после чего снимите крышку.

    ПРИМЕЧАНИЕ:
    Попытка одновременно освободить задние и передние фиксаторы декоративной крышки V-образного двигателя может привести к ее поломке.


2. СНИМИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ


    Camry ASV50 GSV50 ACV51

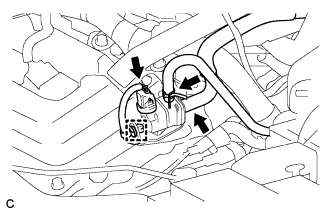

  1. Отсоедините разъем и зажим жгута проводов.

  1. Отсоедините 2 питающих шланга паров топлива.



    Camry ASV50 GSV50 ACV51

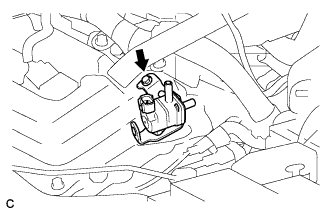

  1. Выверните болт и снимите электровакуумный клапан продувки.
