Электровакуумный Клапан (Для Моделей С Системой Управления Впуском Воздуха) -- Проверка |
| 1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия 1 - 2 20°C (68°F) 37 - 44 Ом 1 - корпус клапанов Всегда 10 кОм или более 2 - корпус клапанов

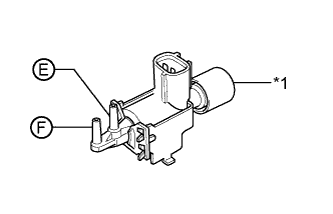

Используя вакуумный насос, убедитесь, что воздух проходит через электровакуумный клапан надлежащим образом.
- OK:
Условия измерений Заданные условия Напряжение аккумуляторной батареи подается между контактами 1 и 2, разрежение подведено к каналу F. Воздух всасывается в канал E. Напряжение аккумуляторной батареи не подается между контактами 1 и 2, разрежение подведено к каналу E. Воздух всасывается в фильтр.
Если результат не соответствует заданному, замените электровакуумный клапан.Обозначения на рисунке *1 Фильтр
 |
