Клапан Продувки Адсорбера -- Проверка |
| 1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия 1 - 2 20°C (68°F) 23 - 26 Ом

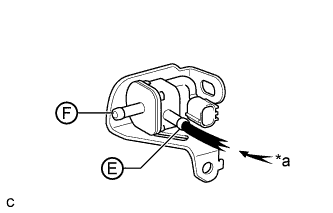

Подайте напряжение аккумуляторной батареи между контактами электровакуумного клапана продувки и убедитесь, что при подаче продувочного воздуха в канал E происходит следующее.
- OK:
Условия измерений Заданные условия Напряжение аккумуляторной батареи подается на контакты 1 и 2 Воздух выходит из канала F Напряжение аккумуляторной батареи не подается на контакты 1 и 2 Воздух не проходит
Если результат проверки не отвечает требованиям, замените электровакуумный клапан продувки.Обозначения на рисунке *a Воздух
 |
