DTC C1381 Сбой напряжения источника питания датчика замедления


ОПИСАНИЕ

Этот DTC сохраняется, когда ЭБУ системы противоскольжения получает сигнал ненормального напряжения питания датчика от датчика замедления и рысканья (для моделей с датчиком рысканья отдельного типа) или датчика замедления и рысканья (центрального блока управления системы SRS в сборе) (для моделей с датчиком рысканья встроенного типа).

№ DTC
Условие обнаружения DTC
Неисправный участок
C1381
При скорости автомобиля 6 км/час (4 мили в час) в течение не менее 1,1 с поступает сигнал ненормального напряжения питания датчика замедления и рысканья.
  1. Цепь питания датчика замедления и рысканья
  2. Датчик замедления и рысканья (для моделей с датчиком отдельного типа)
  3. Датчик замедления и рысканья (центральный блок управления системы SRS) (для моделей с датчиком встроенного типа)

СХЕМА СОЕДИНЕНИЙ

См. DTC C1234 и C1472 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ТИП ДАТЧИКА ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ

  1. Проверьте тип датчика замедления и рысканья.

    Результат:

    Результат
    		Следующий шаг
    Датчик замедления и рысканья (для моделей с датчиком отдельного типа)
    		А
    Датчик замедления и рысканья (центральный блок управления системы SRS) (для моделей с датчиком встроенного типа)
    		B


B
Перейдите к шагу 4
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1381 сбой напряжения источника питания датчика замедления

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем датчика замедления и рысканья.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I172-4 (IGA) - масса
    		Зажигание включено
    		11-14 В

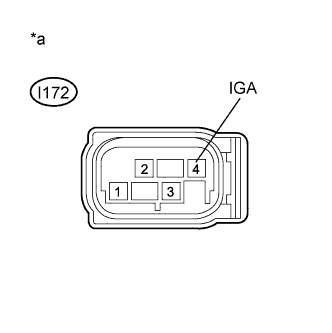

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику замедления и рысканья)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ МАССЫ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1381 сбой напряжения источника питания датчика замедления

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I172-1 (GNDА) - масса
    		Всегда
    		Менее 1 Ом

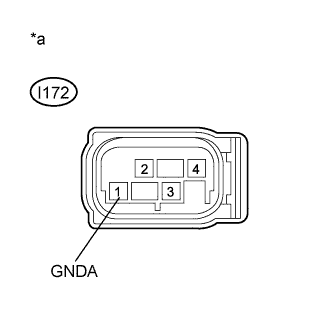

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику замедления и рысканья)
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ СОЕДИНЕНИЯ С МАССОЙ)
OK

ЗАМЕНИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (Нажмите здесь)

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1381 сбой напряжения источника питания датчика замедления

  1. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

  1. Отсоедините разъем датчика замедления и рысканья (центрального блока управления системы SRS в сборе).

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I47-21 (IG2) - масса
    		Зажигание включено
    		11 - 14 В

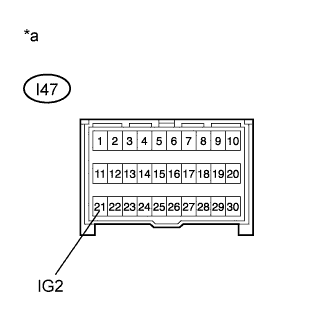

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику замедления и рысканья (центральному блоку управления системы SRS))


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ МАССЫ)


    Camry ASV50 GSV50 ACV51.Системы Управления Тормозами Динамикой Автомобиля.Система Курсовой Устойчивости. dtc c1381 сбой напряжения источника питания датчика замедления

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I47-25 (E1) - масса
    		Всегда
    		Менее 1 Ом
    I47-26 (E2) - масса
    		Всегда
    		Менее 1 Ом

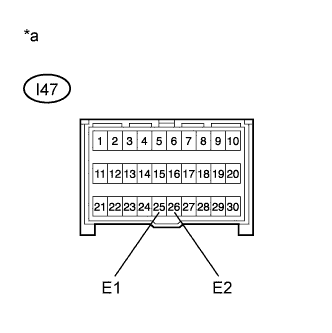

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к датчику замедления и рысканья (центральному блоку управления системы SRS))
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ СОЕДИНЕНИЯ С МАССОЙ)
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
