Масляный Насос -- Повторная Сборка |
| 1. УСТАНОВИТЕ КРЫШКУ МАСЛЯНОГО НАСОСА |
Смажьте ведущую и ведомую шестерни моторным маслом.

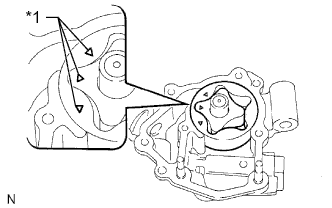

Установите ведущую и ведомую шестерни в корпус масляного насоса таким образом, чтобы метки были обращены к крышке корпуса насоса.
Обозначения на рисунке *1 Метка
 |
Установите крышку масляного насоса и закрепите ее 5 болтами.
- Момент затяжки:
- 8,8 N*m{90 kgf*cm, 78 in.*lbf}
| 2. УСТАНОВИТЕ ПЕРЕПУСКНОЙ КЛАПАН МАСЛЯНОГО НАСОСА |
Нанесите на перепускной клапан масляного насоса слой моторного масла.
Вставьте перепускной клапан и пружину перепускного клапана масляного насоса в отверстие корпуса масляного насоса.
Вверните пробку перепускного клапана масляного насоса с помощью торцевого ключа на 27 мм.
- Момент затяжки:
- 49 N*m{500 kgf*cm, 36 ft.*lbf}
| 3. УСТАНОВИТЕ СЕТЧАТЫЙ ФИЛЬТР МАСЛЯНОГО НАСОСА |
Установите новую прокладку сетчатого фильтра масляного насоса и закрепите сетчатый фильтр 2 гайками.
- Момент затяжки:
- 8,8 N*m{90 kgf*cm, 78 in.*lbf}
