Масляный Насос -- Разборка



1. СНИМИТЕ СЕТЧАТЫЙ ФИЛЬТР МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Система Смазки Двигателя 1Az-Fe.Система Смазки.Масляный насос разборка

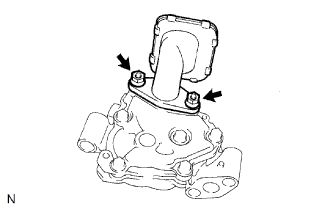

  1. Отверните 2 гайки, снимите сетчатый фильтр масляного насоса и прокладку.



2. СНИМИТЕ ПЕРЕПУСКНОЙ КЛАПАН МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Система Смазки Двигателя 1Az-Fe.Система Смазки.Масляный насос разборка

  1. Выверните пробку с помощью торцевого ключа на 27 мм.

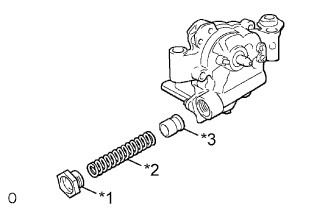

    Обозначения на рисунке
    *1
    		Пробка
    *2
    		Пружина клапана
    *3
    		Перепускной клапан

  1. Снимите пружину перепускного клапана и сам клапан.



3. СНИМИТЕ КРЫШКУ МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Система Смазки Двигателя 1Az-Fe.Система Смазки.Масляный насос разборка

  1. Выверните 5 болтов и снимите крышку масляного насоса.

  1. Снимите ведущую и ведомую шестерни с корпуса масляного насоса.
