Масляный насос снятие. Camry ASV50
УСТАНОВИТЕ СТЕНД ДЛЯ ДВИГАТЕЛЯ
СНИМИТЕ КРЮКИ ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ
СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ
СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ
СНИМИТЕ ПРОКЛАДКУ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
СНИМИТЕ КРОНШТЕЙН ОПОРНОГО РОЛИКА
СНИМИТЕ МАСЛЯНЫЙ ПОДДОН В СБОРЕ
УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА №1 В ВМТ ТАКТА СЖАТИЯ
СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА
СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ
СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ
СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ
СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА
СНИМИТЕ ЗУБЧАТЫЙ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА № 1
СНИМИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА
СНИМИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ
СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1
СНИМИТЕ ЦЕПЬ В СБОРЕ
СНИМИТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ КОЛЕНЧАТОГО ВАЛА
СНИМИТЕ ЦЕПЬ № 2 В СБОРЕ
СНИМИТЕ МАСЛЯНЫЙ НАСОС В СБОРЕ
1. УСТАНОВИТЕ СТЕНД ДЛЯ ДВИГАТЕЛЯ |
(Нажмите здесь)
2. СНИМИТЕ КРЮКИ ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ |
Выверните 2 болта и снимите 2 крюка для подъема двигателя.
3. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ |
Отсоедините разъемы 4 катушек зажигания.
Выверните 4 болта и снимите 4 катушки зажигания.
4. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ |

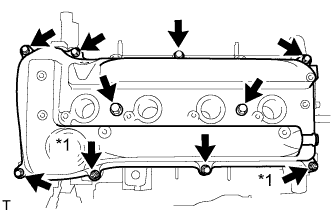

Отверните 8 болтов и 2 гайки и снимите крышку головки блока цилиндров.
Обозначения на рисунке*1
| Гайка
|
5. СНИМИТЕ ПРОКЛАДКУ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |

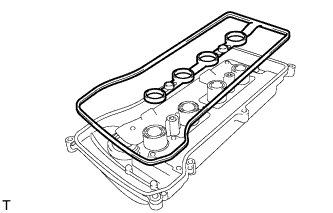

Снимите прокладку крышки головки блока цилиндров с крышки головки блока цилиндров в сборе.
6. СНИМИТЕ КРОНШТЕЙН ОПОРНОГО РОЛИКА |
Ослабьте 2 болта и снимите кронштейн опорного ролика с 2 болтами.
7. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН В СБОРЕ |

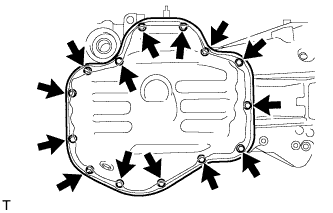

Выверните 12 болтов и отверните 2 гайки.
Вставьте лезвие инструмента для обрезки прокладки масляного поддона между картером, крышкой цепного привода и масляным поддоном, срежьте нанесенный герметик и снимите масляный поддон.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить контактные поверхности картера, крышки цепного привода или поддона картера.
8. УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА №1 В ВМТ ТАКТА СЖАТИЯ |
Проверните шкив коленчатого вала так, чтобы канавка на нем и установочная метка "0" на крышке цепного привода газораспределительного механизма оказались совмещены.
Обозначения на рисунке*a
| Установочная метка
|
*b
| Метка передней стороны
|
*c
| Канавка
|
*d
| Метка, нанесенная краской
|
Убедитесь, что все синхронизирующие метки на зубчатом колесе и звездочке распредвала совпадают с надлежащими передними синхронизирующими метками на крышках подшипников № 1 и № 2, как показано на рисунке.
В противном случае проверните коленчатый вал на 1 оборот (360°) и совместите установочные метки, как указано выше.
Краской нанесите на цепной привод метки, совпадающие с синхронизирующими метками на ведущей звездочке распределительного вала и на зубчатом колесе распределительного вала.
9. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА |

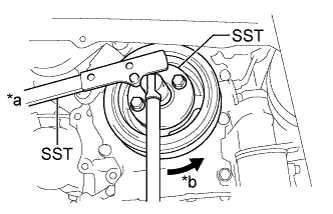

Используя SST, зафиксируйте шкив коленчатого вала и ослабьте болт шкива. Дополнительно ослабьте болт, чтобы он был ввернут в коленчатый вал на 2–3 витка резьбы.
Обозначения на рисунке*a
| Удерживайте
|
*b
| Поверните
|
- SST
- 09213-54015(91651-60855)
09330-00021

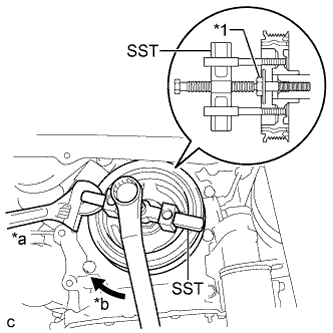

С помощью SST и болта шкива снимите шкив коленчатого вала.
Обозначения на рисунке*1
| Болт шкива
|
*a
| Удерживайте
|
*b
| Поверните
|
- SST
- 09950-50013(09951-05010,09952-05010,09953-05020,09954-05021)
- УКАЗАНИЕ:
- Нанесите смазочный материал на резьбу и конец SST.
10. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ |
Отверните 2 гайки и снимите натяжитель цепи № 1 с прокладкой.
- ПРИМЕЧАНИЕ:
- Не проворачивайте коленчатый вал при снятом натяжителе цепи № 1.
11. СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ |

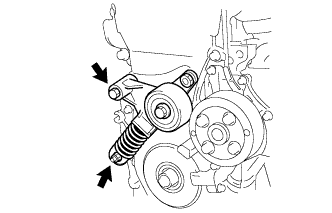

Отверните болт, гайку и снимите натяжитель поликлинового ремня.
12. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |

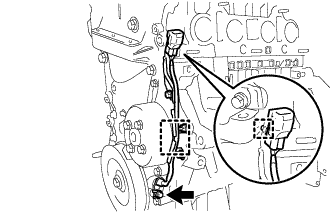

Отсоедините 2 зажима жгута проводов.
Выверните болт и снимите датчик положения коленчатого вала.
13. СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ |

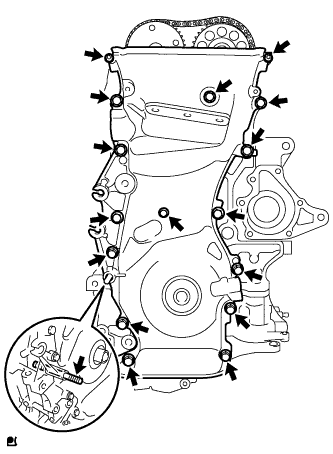

С помощью торцевого ключа E10 "TORX" выверните резьбовую шпильку для натяжителя поликлинового ремня.
Выверните 12 болтов и отверните 2 гайки.
Снимите крышку цепного привода газораспределительного механизма, вставив отвертку между крышкой цепного привода и головкой блока цилиндров или блоком цилиндров.
Обозначения на рисунке*1
| Защитная клейкая лента
|
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности крышки цепного привода ГРМ, блока цилиндров и головки блока цилиндров.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать клейкой лентой.
14. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
Поместите крышку цепного привода газораспределительного механизма на деревянные бруски.
Обозначения на рисунке*1
| Защитная клейкая лента
|

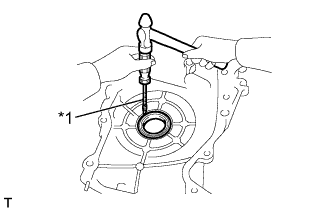

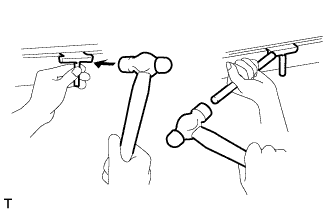

С помощью отвертки извлеките крышку цепного привода газораспределительного механизма.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить поверхность запрессовочного отверстия сальника крышки цепного привода газораспределительного механизма.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
15. СНИМИТЕ ЗУБЧАТЫЙ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА № 1 |
Снимите диск зубчатый диск датчика положения коленчатого вала № 1.
16. СНИМИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
Отверните болт и снимите направляющую цепного привода газораспределительного механизма.
17. СНИМИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ |
Выверните болт и снимите башмак натяжителя цепи.
18. СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1 |
Выверните 2 болта и снимите успокоитель цепи №1.
Снимите цепь в сборе.
20. СНИМИТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ КОЛЕНЧАТОГО ВАЛА |

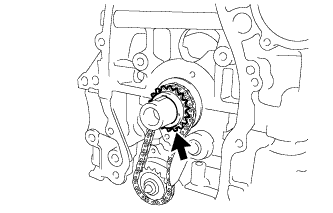

Снимите ведущую звездочку коленчатого вала с коленчатого вала.
21. СНИМИТЕ ЦЕПЬ № 2 В СБОРЕ |

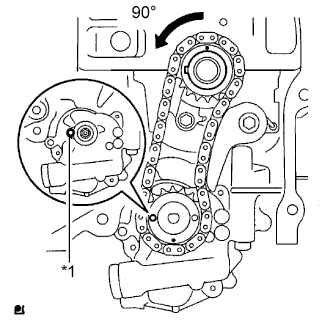

Проверните коленчатый вал против часовой стрелки на 90° так, чтобы совместить регулировочное отверстие звездочки приводного вала масляного насоса с канавкой в масляном насосе.
Обозначения на рисунке*1
| Канавка
|

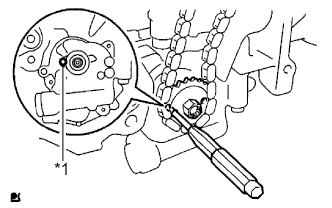

Вставьте штифт диаметром 4 мм в установочное отверстие звездочки приводного вала масляного насоса, чтобы зафиксировать зубчатое колесо, и отверните гайку.
Обозначения на рисунке*1
| Канавка
|

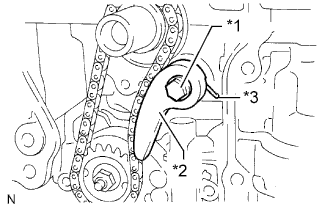

Выверните болт и снимите пластину натяжителя цепи и пружину успокоителя цепи.
Обозначения на рисунке*1
| Болт
|
*2
| Пластина натяжителя цепи
|
*3
| Пружина успокоителя цепи
|
Снимите ведущую звездочку масляного насоса, звездочку приводного вала масляного насоса и цепь № 2 в сборе.
22. СНИМИТЕ МАСЛЯНЫЙ НАСОС В СБОРЕ |

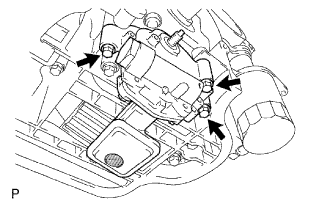

Выверните 3 болта и снимите масляный насос и прокладку.
