Масляный насос проверка. Camry ASV50

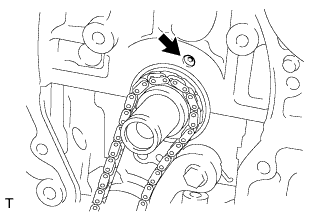

Проверьте масляную форсунку на наличие повреждений и засоров.
При необходимости отремонтируйте блок цилиндров.

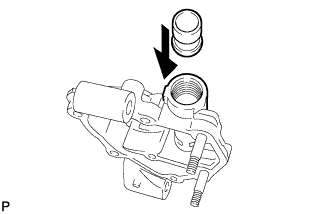

Проверьте перепускной клапан масляного насоса.

1. Покройте перепускной клапан масляного насоса моторным маслом и убедитесь, что он свободно опускается в гнездо под действием собственного веса.
   В противном случае замените перепускной клапан масляного насоса.
   При необходимости замените масляный насос в сборе.

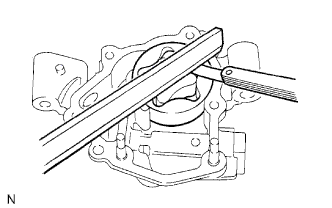

Проверьте боковой зазор.

1. С помощью комплекта плоских щупов и прецизионной поверочной линейки измерьте зазор между шестернями и прецизионной поверочной линейкой.


   Номинальный зазор:

   0,030 - 0,085 мм (0,00118 - 0,00335 дюйма)


   Максимально допустимый зазор:

   0,160 мм (0,00630 дюйма)


   Если боковой зазор между шестернями превышает максимально допустимый, замените корпус масляного насоса в сборе.

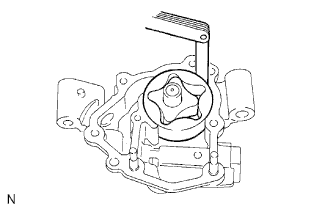

Проверьте зазор между вершинами зубьев шестерен.

1. С помощью комплекта плоских щупов измерьте зазор между вершинами зубьев ведущей и ведомой шестерен.


   Номинальный зазор:

   0,080-0,160 мм (0,00315-0,00630 дюйма)


   Максимально допустимый зазор:

   0,35 мм (0,0138 дюйма)


   Если зазор между вершинами зубьев шестерен превышает максимально допустимый, замените масляный насос в сборе.


Проверьте зазор между шестерней и корпусом.

1. С помощью комплекта плоских щупов измерьте зазор между ведомой шестерней и корпусом насоса.


   Номинальный зазор:

   0,100-0,170 мм (0,00394-0,00669 дюйма)


   Максимально допустимый зазор:

   0,325 мм (0,0128 дюйма)


   Если зазор между шестерней и корпусом превышает максимально допустимый, замените корпус масляного насоса в сборе.


Потяните за цепь с усилием 140 Н (14 кгс, 31,5 фунт-сила), как показано на рисунке.

С помощью штангенциркуля измерьте длину 15 звеньев.

Максимально допустимое удлинение цепи:

102,2 мм (4,024 дюйма)

ПРИМЕЧАНИЕ:

Выполните измерения на 3 произвольно выбранных участках. Рассчитайте среднее значение для всех измерений.

С помощью штангенциркуля измерьте износ платины натяжителя цепи.

Максимально допустимый износ:

0,5 мм (0,0197 дюйма)
