  1. ВЫПОЛНИТЕ ПРОВЕРКУ "ИСКРЫ" НА МАССУ

  2. ПРОВЕРЬТЕ КАТУШКУ ЗАЖИГАНИЯ И ИСКРУ НА МАССУ

  3. ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ

Система Зажигания -- Проверка Без Снятия С Автомобиля



1. ВЫПОЛНИТЕ ПРОВЕРКУ "ИСКРЫ" НА МАССУ

  1. Проверьте коды DTC (Нажмите здесь).

    ПРИМЕЧАНИЕ:
    В случае вывода кода DTC выполните соответствующую процедуру поиска неисправностей.

  1. Снимите катушки зажигания и свечи зажигания (Нажмите здесь).



    Camry ASV50 GSV50 ACV51

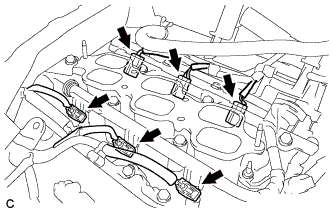

  1. Отсоедините 6 разъема топливных форсунок.

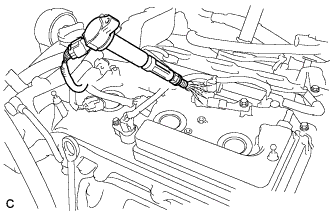

  1. Установите свечу зажигания в катушку зажигания и подсоедините разъем катушки зажигания.



    Camry ASV50 GSV50 ACV51

  1. Соедините свечу зажигания с массой.

  1. Убедитесь, что при прокрутке двигателя стартером искра возникает на каждой свече.

    ПРИМЕЧАНИЕ:
    1. При проверке свечи зажигания должны быть обязательно соединены с массой.
    2. Не прокручивайте коленчатый вал двигателя дольше 2 секунд.
      На моделях с функцией полуавтоматического запуска двигателя повторное нажатие выключателя зажигания вызывает прекращение прокручивания коленчатого вала двигателя стартером.
    3. Если свеча зажигания подвергалась удару и падению, замените ее.
    4. В случае падения или удара катушки зажигания необходимо заменить ее.
    УКАЗАНИЕ:
    Если для какого-либо цилиндра не образуется искра, выполните следующую процедуру "Проверьте катушку зажигания в сборе и искру на массу".

  1. Подсоедините 6 разъемов топливных форсунок.

  1. Установите свечи зажигания и катушки зажигания (Нажмите здесь).

  1. Удалите коды DTC (Нажмите здесь).



2. ПРОВЕРЬТЕ КАТУШКУ ЗАЖИГАНИЯ И ИСКРУ НА МАССУ
УКАЗАНИЕ:
Выполните "Послеремонтную проверку" после замены свечи зажигания и катушки зажигания в сборе (Нажмите здесь).

  1. Проверьте надежность подсоединения разъема катушки зажигания со стороны жгута проводов.

    Результат:
    Результат
    		Действие
    NG
    		Подсоедините надежно
    OK
    		Перейдите к следующему шагу

  1. Выполните проверку "искры" на массу для каждой катушки зажигания.

    1. Замените катушку зажигания заведомо исправной.

    2. Снова выполните проверку "искры" на массу.

      Результат:
      Результат
      		Действие
      NG
      		Перейдите к следующему шагу
      OK
      		Замените катушку зажигания в сборе.

  1. Выполните проверку искры на массу для каждой свечи зажигания.

    1. Замените свечу зажигания заведомо исправной.

    2. Снова выполните проверку "искры" на массу.

      Результат:
      Результат
      		Следующий шаг
      NG
      		Проверьте систему зажигания (Нажмите здесь).
      OK
      		Замените свечу зажигания.


3. ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ
ПРИМЕЧАНИЕ:
  1. Не пользуйтесь для очистки проволочной щеткой.
  2. Никогда не регулируйте межэлектродный зазор свечи зажигания.
УКАЗАНИЕ:
После замены свечи зажигания выполните процедуру "Проверка после ремонта" (Нажмите здесь).


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Система зажигания проверка без снятия с автомобиля

  1. Проверьте электрод с помощью мегомметра.

    Обозначения на рисунке
    *1
    		Поверхность земли

    1. С помощью мегомметра измерьте сопротивление изоляции.

      Номинальное сопротивление изоляции:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      Свеча зажигания (контактная часть) - масса
      		Всегда
      		10 МОм или более
      УКАЗАНИЕ:
      1. Если результат проверки не отвечает требованиям, очистите свечу с помощью прибора для очистки свечей зажигания и снова измерьте сопротивление.
      2. Если мегомметр отсутствует, выполните следующую простую проверку.

  1. Альтернативный метод проверки.

    1. Быстро разгоните двигатель до 4000 об/мин 5 раз.

    2. Снимите свечу зажигания (Нажмите здесь).

    3. Осмотрите свечу зажигания.
      Если электрод сухой, свеча зажигания работает должным образом. Если электрод влажный, перейдите к следующему шагу.

    4. Установите свечу зажигания (Нажмите здесь).

  1. Убедитесь в отсутствии повреждений резьбы и изолятора свечи зажигания.
    При наличии повреждений замените свечу зажигания.

    Рекомендуемые свечи зажигания:
    Изготовитель
    		Тип свечи зажигания
    DENSO
    		FK20HR11


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Система зажигания проверка без снятия с автомобиля

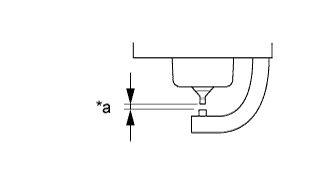

  1. Проверьте межэлектродный зазор свечи зажигания.

    Обозначения на рисунке
    *1
    		Межэлектродный зазор свечи зажигания
    Максимальный межэлектродный зазор свечи зажигания, бывшей в употреблении:
    1,4 мм (0,0551 дюйма)
    Если зазор превышает максимально допустимый, замените свечу зажигания.
    ПРИМЕЧАНИЕ:
    Запрещается регулировать зазор свечи, бывшей в употреблении.
    Межэлектродный зазор новой свечи зажигания:
    1,0 – 1,1 мм (0,0394 – 0,0433 дюйма)


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi.Система зажигания проверка без снятия с автомобиля

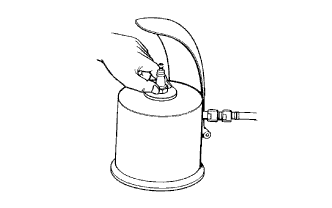

  1. Очистите свечи зажигания.
    При наличии на электроде следов влажного нагара очистите электрод с помощью прибора для очистки свечей зажигания, а затем высушите его.

    Номинальное давление воздуха:
    588 кПа (6,0 кгс/см2, 85 фунтов на кв. дюйм)
    Номинальная продолжительность:
    не более 20 секунд
    УКАЗАНИЕ:
    Прибор для очистки свечей зажигания разрешается использовать, только если на электроде отсутствуют следы масла. При наличии следов масла удалите их с помощью бензина перед использованием прибора для очистки свечей зажигания.
