Антенна усилителя снятие. Camry ASV50

Аудиовизуальная Система Система Обработки И Передачи Информации. Camry ASV50 GSV50 ACV51
Аудиосистема Видеосистема. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с боковой подушкой безопасности заднего сиденья)

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковыми подушками безопасности задних сидений)

  3. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

  4. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для складывающихся сидений)

  5. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

  6. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  7. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)

  8. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  9. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)

  10. СНЯТЬ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  11. СНЯТЬ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для сидений с регулируемым наклоном)

  12. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  13. СНЯТЬ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)

  14. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

  15. СНИМИТЕ АНТЕННУ УСИЛИТЕЛЯ В СБОРЕ

Антенна Усилителя -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с боковой подушкой безопасности заднего сиденья)
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковыми подушками безопасности задних сидений)
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)


    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Антенна усилителя снятие

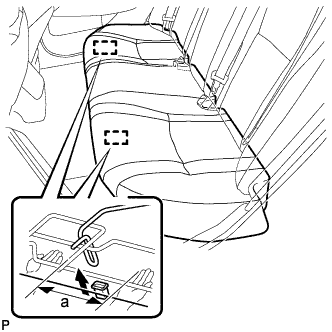

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Снимите подушку заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


4. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для складывающихся сидений)


    Camry ASV50 GSV50 ACV51

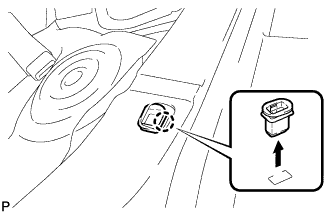

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


5. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

  1. Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня правого заднего сиденья.



    Camry ASV50 GSV50 ACV51

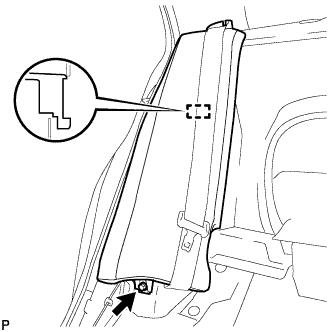

  1. Выверните болт.

  1. Освободите крюк и снимите боковую спинку правого заднего сиденья в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


6. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Антенна усилителя снятие

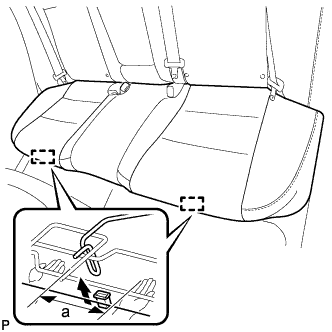

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Для моделей с системой подогрева сидений:

    1. Отсоедините 2 разъема подогревателя сиденья.

  1. Снимите подушку заднего сиденья в сборе.



7. СНЯТЬ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Выполните действия в том же порядке, что и для левой стороны.


8. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)


9. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)


    Camry ASV50 GSV50 ACV51

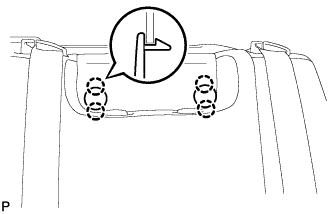

  1. Освободите 4 захвата и снимите 2 обивки спинок задних сидений.

    УКАЗАНИЕ:
    Выполните действия в том же порядке, что и для левой стороны.


10. СНЯТЬ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)

  1. Для моделей с боковой подушкой безопасности заднего сиденья:

    1. Отсоедините все разъемы и зажимы от правой скобы крепления системы безопасности для детей сиденья в сборе.

  1. Освободите ремень безопасности заднего сиденья от направляющей плечевого крепления ремня заднего сиденья.



    Camry ASV50 GSV50 ACV51

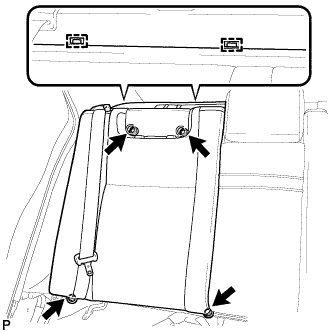

  1. Расцепите 2 крюка и отсоедините крышку.

  1. Выверните 2 гайки, 2 болта и снимите спинку правого заднего сиденья в сборе.



11. СНЯТЬ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для сидений с регулируемым наклоном)
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


12. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  1. Снимите уплотнитель обшивки проема правой задней двери.



13. СНЯТЬ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


14. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


15. СНИМИТЕ АНТЕННУ УСИЛИТЕЛЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51

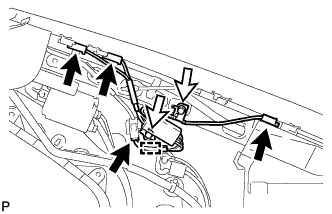

  1. Отсоедините 4 разъема и расцепите зажим.

  1. Выверните 2 болтов и снимите антенну усилителя в сборе.
