Приемник Системы Навигации -- Снятие

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
Жесткий диск (HDD) встроен в приемник системы навигации в сборе, предназначен для хранения картографических и прочих данных, и используется в системе навигации. Поэтому перед работами с приемником системы навигации тщательно изучите все меры предосторожности.
Во избежание повреждения деталей освободитесь от статического электричества перед заменой жесткого диска, прикоснувшись к кузову автомобиля.

2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).

3. СНЯТЬ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.

4. СНЯТЬ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.

5. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

С помощью съемника молдингов подденьте и поднимите центральную облицовку панели управления в сборе так, чтобы появился достаточный зазор, позволяющий вытянуть облицовку вручную.

Вытяните центральную облицовку панели управления в сборе в направлении, указанном стрелкой, чтобы освободить 7 фиксаторов и 2 направляющих, и снять центральную облицовку панели управления в сборе, как показано на рисунке.

6. СНИМИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 2 С ПАНЕЛИ ПРИБОРОВ В СБОРЕ

Оттяните воздуховод с дефлектором № 2 панели приборов в сборе в направлении, указанном стрелкой, чтобы освободить 4 фиксатора, как показано на рисунке.

Отсоедините разъем и снимите воздуховод с дефлектором панели приборов № 2 в сборе.

7. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

Для накладки без отверстий:
1. Освободите 2 захвата и снимите переднюю накладку верхней облицовки панели пола, как показано на рисунке.

Для накладки с 3 отверстиями для переключателей:
1. Освободите 2 захвата, как показано на рисунке.
2. Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.

8. СНЯТЬ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ С ПАНЕЛЬЮ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

Наклейте защитную клейкую ленту в месте, показанном на рисунке.
Обозначения на рисунке
*1
Защитная клейкая лента

Обозначения на рисунке
*1	Защитная клейкая лента

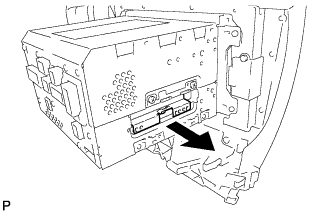

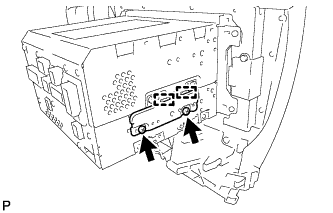

Оттяните приемник системы навигации в сборе с панелью управления системы кондиционирования в сборе к задней стороне автомобиля и отцепите 6 фиксаторов.
