Панель системы кондиционирования снятие. Camry ASV50
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с системой навигации)
СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ
СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ
СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ
СНИМИТЕ ДЕФЛЕКТОР № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ
СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА
СНИМИТЕ РАДИОПРИЕМНИК В СБОРЕ С ПАНЕЛЬЮ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей без системы навигации)
СНИМИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ С ПАНЕЛЬЮ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с системой навигации)
СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1 (для моделей без системы навигации)
СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2 (для моделей без системы навигации)
СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1 (для моделей с системой навигации)
СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2 (для моделей с системой навигации)
СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ
Панель Системы Кондиционирования -- Снятие |
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с системой навигации) |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.
| 4. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.
| 5. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
С помощью съемника молдингов подденьте и поднимите центральную облицовку панели управления в сборе так, чтобы появился достаточный зазор, позволяющий вытянуть облицовку вручную.
Вытяните центральную облицовку панели управления в сборе в направлении, указанном стрелкой, чтобы освободить 7 фиксаторов и 2 направляющих, и снять центральную облицовку панели управления в сборе, как показано на рисунке.
| 6. СНИМИТЕ ДЕФЛЕКТОР № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Оттяните воздуховод с дефлектором № 2 панели приборов в сборе в направлении, указанном стрелкой, чтобы освободить 4 фиксатора, как показано на рисунке.
Отсоедините разъем и снимите воздуховод с дефлектором панели приборов № 2 в сборе.
| 7. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Для накладки без отверстий:
Освободите 2 захвата и снимите переднюю накладку верхней облицовки панели пола, как показано на рисунке.
Для накладки с 3 отверстиями для переключателей:
Освободите 2 захвата, как показано на рисунке.
Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.
| 8. СНИМИТЕ РАДИОПРИЕМНИК В СБОРЕ С ПАНЕЛЬЮ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей без системы навигации) |

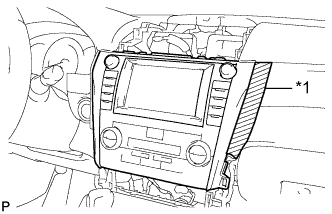

Наклейте защитную клейкую ленту в месте, показанном на рисунке.
Обозначения на рисунке*1
| Защитная клейкая лента
|

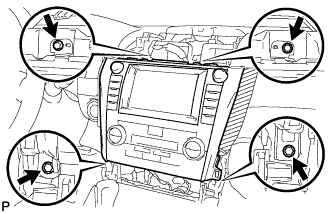

Выверните 4 болта.
Оттяните радиоприемник в сборе с панелью управления системы кондиционирования в сборе к задней стороне автомобиля и отцепите 6 фиксаторов.
Отсоедините все разъемы и снимите радиоприемник в сборе с панелью управления системы кондиционирования в сборе.
| 9. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ С ПАНЕЛЬЮ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с системой навигации) |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
Обозначения на рисунке*1
| Защитная клейкая лента
|
Выверните 4 болта.
Оттяните приемник системы навигации в сборе с панелью управления системы кондиционирования в сборе к задней стороне автомобиля и отцепите 6 фиксаторов.
Отсоедините все разъемы и снимите приемник системы навигации в сборе с панелью управления системы кондиционирования в сборе.
| 10. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1 (для моделей без системы навигации) |

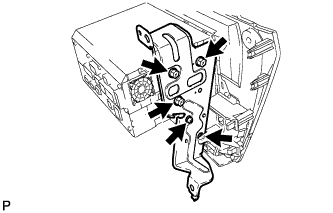

Выверните 5 винтов и снимите кронштейн радиоприемника № 1.
| 11. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2 (для моделей без системы навигации) |

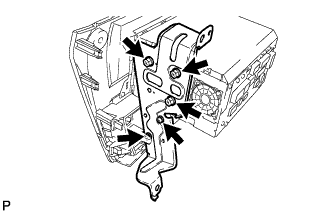

Выверните 5 винтов и снимите кронштейн радиоприемника № 2.
| 12. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1 (для моделей с системой навигации) |
Выверните 5 винта и снимите кронштейн радиоприемника № 1.
| 13. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2 (для моделей с системой навигации) |
Выверните 5 винта и снимите кронштейн радиоприемника № 2.
| 14. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |

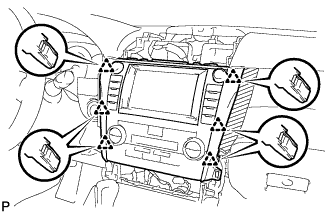

Освободите 4 фиксатора и направляющую и снимите панель управления системой кондиционирования в сборе, как показано на рисунке.
