Радиоприемник снятие. Camry ASV50

Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.

Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.

С помощью съемника молдингов подденьте и поднимите центральную облицовку панели управления в сборе так, чтобы появился достаточный зазор, позволяющий вытянуть облицовку вручную.

Вытяните центральную облицовку панели управления в сборе в направлении, указанном стрелкой, чтобы освободить 7 фиксаторов и 2 направляющих, и снять центральную облицовку панели управления в сборе, как показано на рисунке.

Оттяните воздуховод с дефлектором № 2 панели приборов в сборе в направлении, указанном стрелкой, чтобы освободить 4 фиксатора, как показано на рисунке.

Отсоедините разъем и снимите воздуховод с дефлектором панели приборов № 2 в сборе.

Для накладки без отверстий:

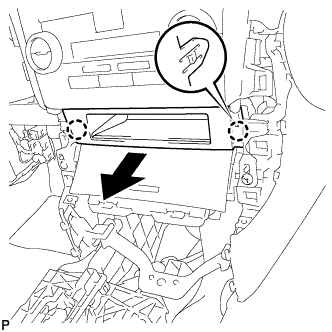

1. Освободите 2 захвата и снимите переднюю накладку верхней облицовки панели пола, как показано на рисунке.


Для накладки с 3 отверстиями для переключателей:

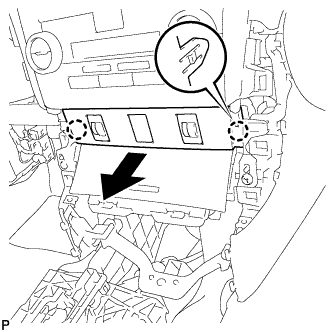

1. Освободите 2 захвата, как показано на рисунке.


2. Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.

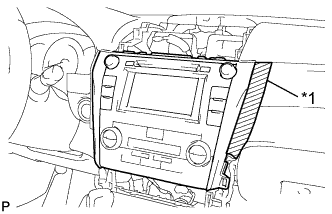

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

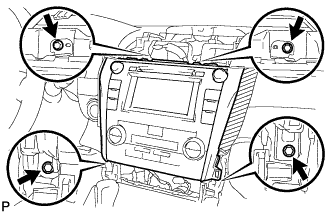

Выверните 4 болта.

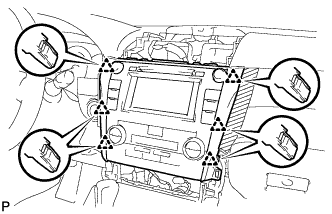

Оттяните радиоприемник в сборе с панелью управления системы кондиционирования в сборе к задней стороне автомобиля и отцепите 6 фиксаторов.

Отсоедините все разъемы и снимите радиоприемник в сборе с панелью управления системы кондиционирования в сборе.

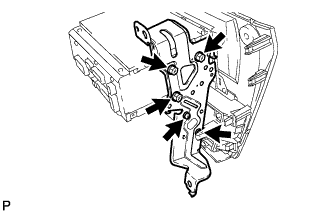

Выверните 5 винтов и снимите кронштейн радиоприемника № 1.

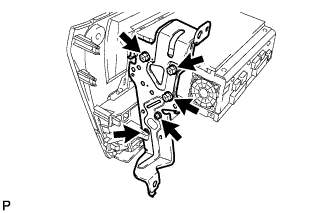

Выверните 5 винтов и снимите кронштейн радиоприемника № 2.

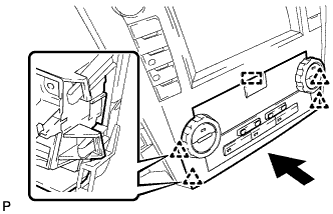

Освободите 4 фиксатора и направляющую и снимите панель управления системой кондиционирования в сборе, как показано на рисунке.
