Динамик Панели Приборов -- Снятие |
| 1. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ |
Снимите уплотнитель обшивки проема левой передней двери.
 |
| 2. СНИМИТЕ ОБИВКУ СТОЙКИ ВЕТРОВОГО СТЕКЛА |

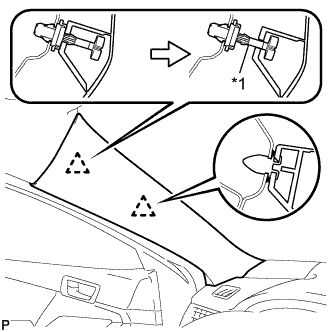

Оттяните верхнюю часть обивки внутрь салона и отсоедините обивку от основания 2 фиксаторов.
Обозначения на рисунке *1 Фиксатор обивки стойки ветрового стекла - УКАЗАНИЕ:
- Обивка левой стойки ветрового стекла должна повиснуть на фиксаторе обивки стойки ветрового стекла.
 |

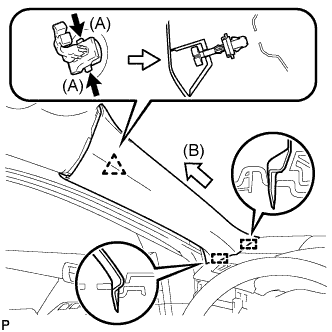

Нажимая на выступы фиксатора обивки стойки ветрового стекла в направлении, указанном стрелкой (A) на рисунке, отцепите фиксатор обивки стойки ветрового стекла.
 |
Оттяните обивку в направлении, указанном стрелкой (B) на рисунке, чтобы освободить 2 направляющих и снять обивку левой стойки ветрового стекла.
Защитите подушку безопасности занавесочного типа в сборе.

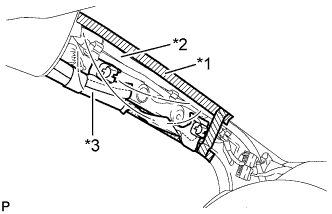

Обозначения на рисунке *1 Клейкая лента *2 Защитное покрытие *3 Подушка безопасности занавесочного типа в сборе Накройте подушку безопасности куском ткани или нейлона и закрепите края покрытия клейкой лентой, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.
 |
| 3. СНИМИТЕ ПОДУЗЕЛ ПАНЕЛИ ДИНАМИКА НА ПАНЕЛИ ПРИБОРОВ |

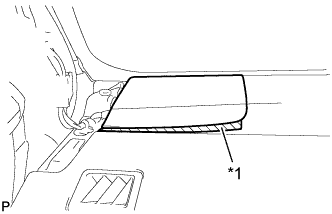

Наклейте защитную клейкую ленту в местах, показанных на рисунке.
Обозначения на рисунке *1 Защитная клейкая лента
 |

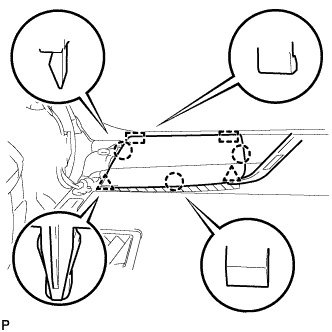

С помощью съемника молдингов расцепите 2 фиксатора и 3 захвата.
 |
Освободите 2 направляющие и снимите подузел панели динамика № 1 с панели приборов.
| 4. СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |

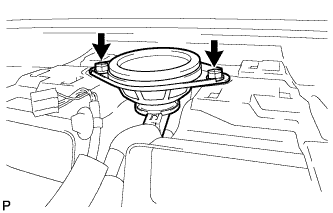

Выверните 2 винта.
 |

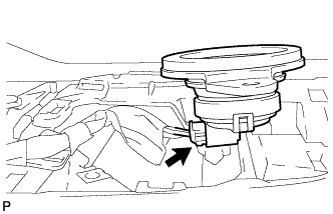

Чтобы снять передний динамик № 2, поднимите его и отсоедините разъем.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.
 |
| 5. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с 10 динамиками) |

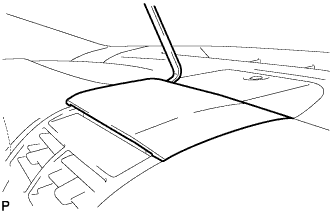

С помощью съемника молдингов подденьте и поднимите центральную облицовку панели управления в сборе так, чтобы появился достаточный зазор, позволяющий вытянуть облицовку вручную.
 |

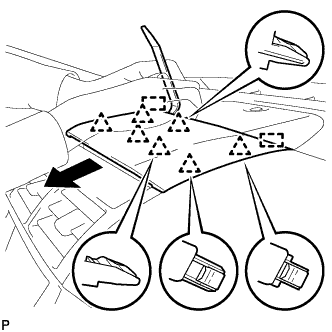

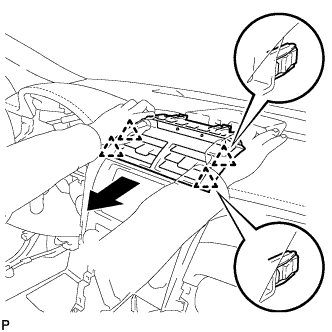

Вытяните центральную облицовку панели управления в сборе в направлении, указанном стрелкой, чтобы освободить 7 фиксаторов и 2 направляющих, и снять центральную облицовку панели управления в сборе, как показано на рисунке.
 |
| 6. СНИМИТЕ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с 10 динамиками) |
Оттяните воздуховод с дефлектором № 2 панели приборов в сборе в направлении, указанном стрелкой, чтобы освободить 4 фиксатора, как показано на рисунке.
 |
Отсоедините разъем и снимите воздуховод с дефлектором панели приборов № 2 в сборе.
| 7. СНИМИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ ДЛЯ ДИНАМИКА № 1 В СБОРЕ (для моделей с 10 динамиками) |

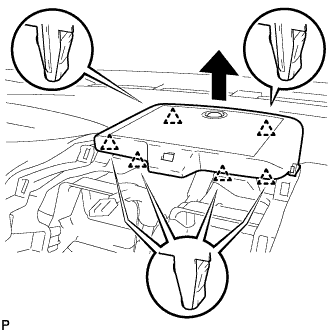

Освободите 6 фиксаторов, как показано на рисунке.
 |
Отсоедините разъем и снимите заглушку отверстия для динамика № 1 в сборе.
| 8. СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ (для моделей с 10 динамиками) |

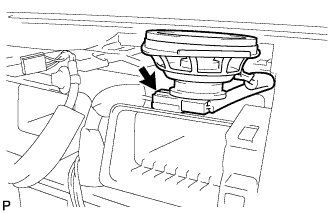

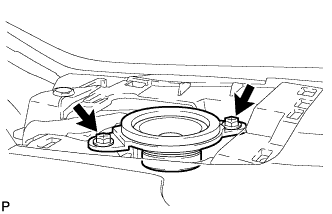

Выверните 2 винта.
 |
Чтобы снять передний динамик № 3, поднимите его и отсоедините разъем.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.
 |
