Динамик панели приборов установка. Camry ASV50

Аудиовизуальная Система Система Обработки И Передачи Информации. Camry ASV50 GSV50 ACV51
Аудиосистема Видеосистема. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ

  2. УСТАНОВИТЕ ПОДУЗЕЛ ПАНЕЛИ ДИНАМИКА НА ПАНЕЛИ ПРИБОРОВ

  3. УСТАНОВИТЕ ОБИВКУ СТОЙКИ ВЕТРОВОГО СТЕКЛА

  4. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  5. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ (для моделей с 10 динамиками)

  6. УСТАНОВИТЕ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с 10 динамиками)

  7. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ ДЛЯ ДИНАМИКА № 1 В СБОРЕ (для моделей с 10 динамиками)

  8. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с 10 динамиками)

Динамик Панели Приборов -- Установка



1. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ

  1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Динамик панели приборов установка

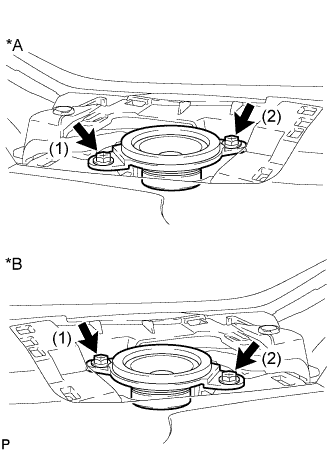

  1. Закрепите передний динамик № 2 в сборе 2 винтами.

    Обозначения на рисунке
    *A
    		 Левая сторона
    *B
    		 Правая сторона
    ПРИМЕЧАНИЕ:
    Не прикасайтесь к диффузору динамика.
    УКАЗАНИЕ:
    Затягивайте винты в порядке, указанном на рисунке.


2. УСТАНОВИТЕ ПОДУЗЕЛ ПАНЕЛИ ДИНАМИКА НА ПАНЕЛИ ПРИБОРОВ


    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 2 направляющие.

  1. Установите панель динамика панели приборов № 1 в сборе и закрепите ее 3 захватами и 2 фиксаторами.



3. УСТАНОВИТЕ ОБИВКУ СТОЙКИ ВЕТРОВОГО СТЕКЛА

  1. Снимите защитную крышку.

  1. Убедитесь, что фиксатор обивки стойки ветрового стекла не поврежден.

    ПРИМЕЧАНИЕ:
    В случае повреждения замените фиксатор обивки новым.


    Camry ASV50 GSV50 ACV51

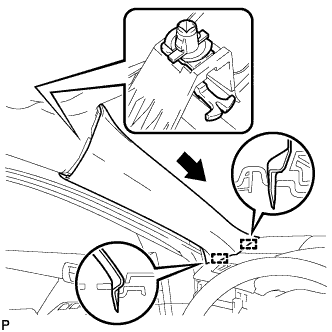

  1. Установите фиксатор обивки стойки ветрового стекла на обивку левой стойки ветрового стекла.

    УКАЗАНИЕ:
    При установке фиксатора обивки стойки ветрового стекла ориентируйте его, как показано на рисунке.

  1. Введите в зацепление 2 направляющих, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

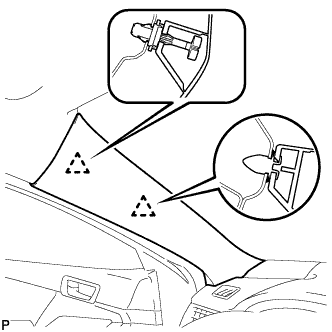

  1. Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами.



4. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ
Для левой стороны: (Нажмите здесь).
Для правой стороны: (Нажмите здесь).


5. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ (для моделей с 10 динамиками)

  1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Динамик панели приборов установка

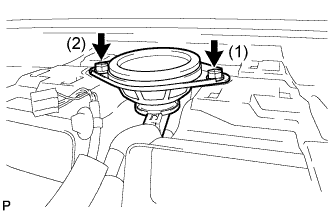

  1. Закрепите передний динамик № 3 в сборе 2 винтами.

    ПРИМЕЧАНИЕ:
    Не прикасайтесь к диффузору динамика.
    УКАЗАНИЕ:
    Затягивайте винты в порядке, указанном на рисунке.


6. УСТАНОВИТЕ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с 10 динамиками)

  1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Установите воздуховод с дефлектором панели приборов № 2 в сборе и введите в зацепление 4 фиксатора.

    ПРИМЕЧАНИЕ:
    При установке воздуховода с дефлектором панели приборов № 2 в сборе убедитесь, что жгут проводов не зажат между воздуховодом с дефлектором панели приборов № 2 в сборе и воздуховодом.


7. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ ДЛЯ ДИНАМИКА № 1 В СБОРЕ (для моделей с 10 динамиками)

  1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Установите заглушку отверстия для динамика № 1 в сборе и введите в зацепление 6 фиксаторов.



8. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с 10 динамиками)


    Camry ASV50 GSV50 ACV51

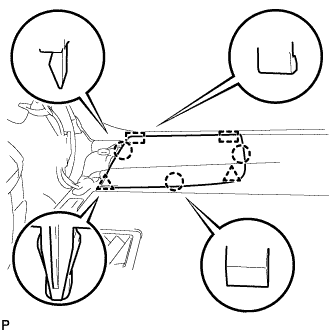

  1. Установите центральную облицовку панели управления в сборе и введите в зацепление 7 фиксаторов и 2 направляющих.
