Динамик в заднем отделении для мелких вещей снятие. Camry ASV50

Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите описанный выше шаг для другого крепления.


Снимите подушку заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите захват и снимите крепление подушки заднего сиденья.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня левого заднего сиденья.

Выверните болт.

Освободите крюк и снимите боковую спинку левого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня правого заднего сиденья.

Выверните болт.

Освободите крюк и снимите боковую спинку правого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня центрального заднего сиденья.

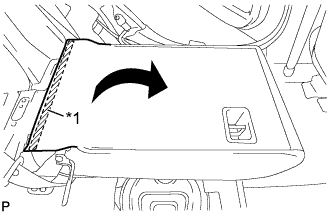

Сложите спинку левого заднего сиденья в сборе.

Освободите фиксатор, как показано на рисунке.

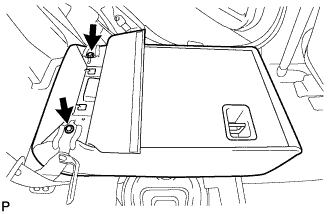

Выверните 2 болта и снимите спинку левого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите описанный выше шаг для другого крепления.


Для моделей с системой подогрева сидений:

1. Отсоедините 2 разъема подогревателя сиденья.


Снимите подушку заднего сиденья в сборе.

Освободите захват и снимите крепление подушки заднего сиденья.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Освободите 4 захвата и снимите 2 обивки спинок задних сидений.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Отсоедините все разъемы и зажимы от левой скобы крепления системы безопасности для детей сиденья в сборе.


Отсоедините 2 ремня безопасности заднего сиденья от 2 направляющих плечевых креплений ремней заднего сиденья.

Расцепите 2 крюка и отсоедините крышку.

Выверните 2 гайки, 2 болта и снимите спинку левого заднего сиденья в сборе.

Освободите 4 захвата и снимите 2 обивки спинок задних сидений.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Отсоедините все разъемы и зажимы от правой скобы крепления системы безопасности для детей сиденья в сборе.


Освободите ремень безопасности заднего сиденья от направляющей плечевого крепления ремня заднего сиденья.

Расцепите 2 крюка и отсоедините крышку.

Выверните 2 гайки, 2 болта и снимите спинку правого заднего сиденья в сборе.

Отсоедините разъем.

Отверните 2 болта.

Освободите крепление и снимите спинку центрального сиденья в сборе, как показано на рисунке.

Освободите 6 захватов и снимите опорную накладку левой задней двери.

УКАЗАНИЕ:

Освободите захваты с задней стороны опорной накладки.

Снимите уплотнитель обшивки проема левой задней двери.

Снимите уплотнитель обшивки проема правой задней двери.

Выверните болт.

Освободите захват, 2 фиксатора и направляющую, и снимите левую боковую накладку заднего сиденья.

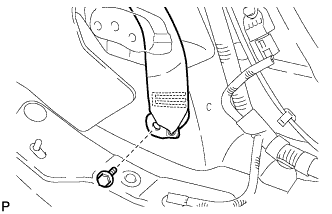

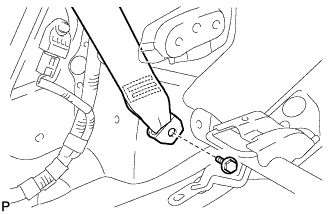

Выверните болт и отсоедините напольное крепление заднего ремня в сборе.

Выверните болт и отсоедините напольное крепление заднего ремня в сборе.

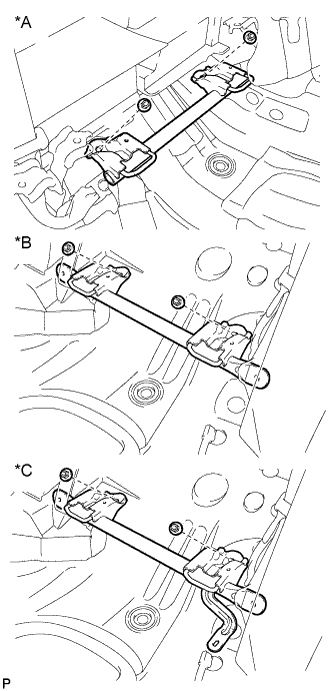

Отверните 2 гайки и снимите левую скобу обвязки крепления системы блокировки дверей от открывания из салона в сборе.

Выверните болт и отсоедините напольное крепление левого замка ремня безопасности заднего сиденья с центральным ремнем в сборе.

Освободите 5 фиксаторов.

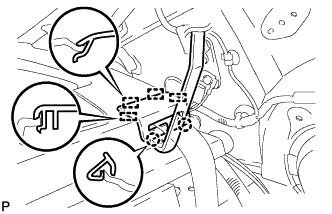

Освободите направляющую и снимите левую внутреннюю боковую облицовку крыши.

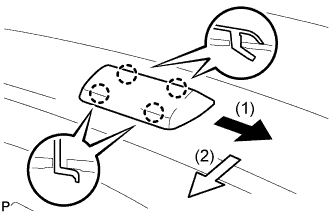

Сдвиньте центральный стоп-сигнал, в порядке и в направлениях, показанных стрелками на рисунке, отжимая его к задней части автомобиля, чтобы освободить 4 захвата.

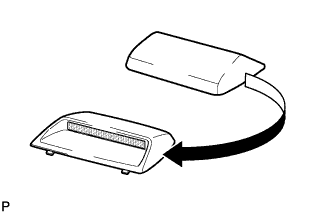

Поверните центральный стоп-сигнал на 180 градусов, как показано стрелкой на рисунке.

УКАЗАНИЕ:

Это облегчает отсоединение разъема.

Отсоедините разъем и снимите центральный стоп-сигнал в сборе.

С помощью съемника молдингов отцепите 2 захвата и 4 направляющих, и снимите крышку плечевого крепления ремня безопасности заднего сиденья.

УКАЗАНИЕ:

Выполните эту же операцию для 2 других крышек крепления ремня заднего сиденья.

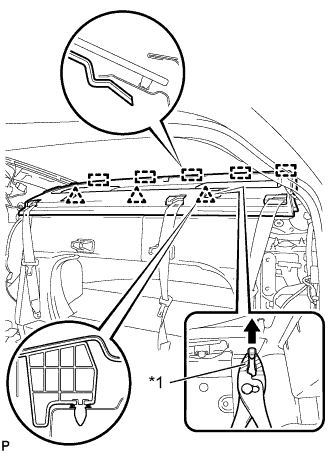

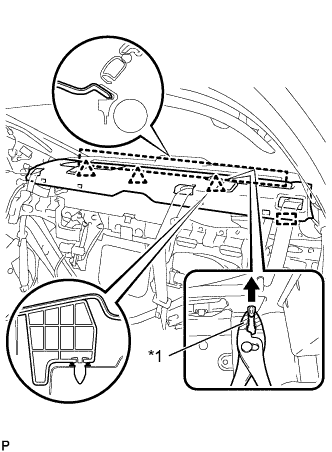

С помощью плоскогубцев отцепите 3 фиксатора внутри багажного отделения, как показано на рисунке.

УКАЗАНИЕ:

Перед использованием плоскогубцев оберните их концы лентой.

Освободите 5 направляющие.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей, а затем снимите облицовку отделения для мелких вещей в сборе.

С помощью плоскогубцев отцепите 3 фиксатора внутри багажного отделения, как показано на рисунке.

УКАЗАНИЕ:

Перед использованием плоскогубцев оберните их концы лентой.

Освободите направляющую.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей, а затем снимите облицовку отделения для мелких вещей в сборе.

Отсоедините разъем.

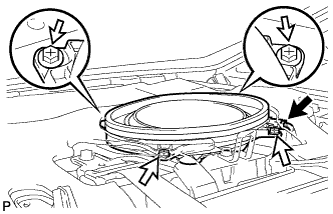

Выверните 4 винта и снимите задний динамик в сборе.

ПРИМЕЧАНИЕ:

Не прикасайтесь к диффузору динамика.

УКАЗАНИЕ:

Если задний динамик в сборе снимается с трудом, отогните крышку отверстия задней верхней панели № 1, чтобы облегчить снятие заднего динамика в сборе.

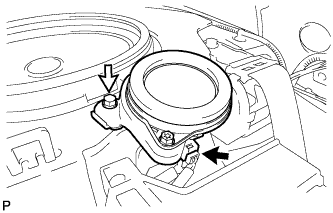

Отсоедините разъем.

Выверните болт и снимите задний динамик № 2 в сборе.

ПРИМЕЧАНИЕ:

Не прикасайтесь к диффузору динамика.
