Ультразвуковой датчик (передний) снятие. Camry ASV50

Аудиовизуальная Система Система Обработки И Передачи Информации. Camry ASV50 GSV50 ACV51
Помощь При Парковке Мониторинг. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

  2. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1

  3. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1

Ультразвуковой Датчик (Передний) -- Снятие



1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ
(Нажмите здесь)


2. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1


  1. Для моделей производства TMC:



      Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Ультразвуковой датчик (передний) снятие

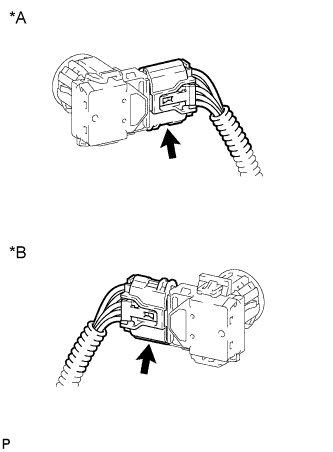

    1. Отсоедините разъем.

      Обозначения на рисунке
      *A
      		 Левая сторона
      *B
      		 Правая сторона


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Ультразвуковой датчик (передний) снятие

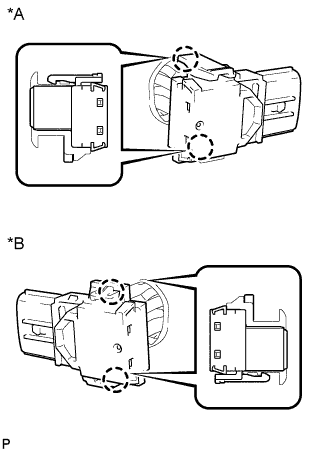

  1. Освободите 2 захвата и снимите ультразвуковой датчик № 1.

    Обозначения на рисунке
    *A
    		 Левая сторона
    *B
    		 Правая сторона


3. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Ультразвуковой датчик (передний) снятие

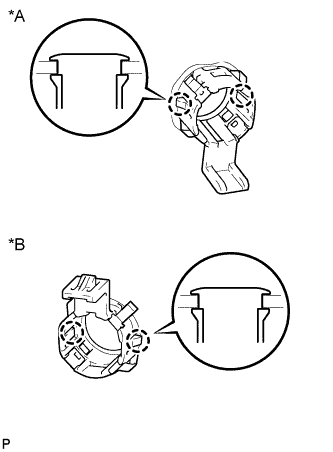

  1. Освободите 2 захвата и снимите держатель ультразвукового датчика № 1 с переднего бампера в сборе.

    Обозначения на рисунке
    *A
    		 Левая сторона
    *B
    		 Правая сторона
