Ультразвуковой Датчик (Задний) -- Установка



1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Ультразвуковой датчик (задний) установка

  1. Установите держатель ультразвукового датчика № 1 на задний бампер в сборе и введите в зацепление 2 захвата.

    Обозначения на рисунке
    *A
    		Левая сторона
    *B
    		Правая сторона
    *a
    		Шпоночный паз
    *b
    		Защелка
    ПРИМЕЧАНИЕ:
    1. Соблюдайте осторожность, чтобы не повредить передний бампер выступом при установке держателя.
    2. Надежно закрепите держатель ультразвукового датчика № 1, чтобы между ним и поверхностью переднего бампера не было зазоров.
    УКАЗАНИЕ:
    При установке держателя совместите паз и стопор, как показано на рисунке.


2. УСТАНОВИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Ультразвуковой датчик (задний) установка

  1. Закрепите 2 захвата и установите ультразвуковой датчик № 1 в держатель ультразвукового датчика № 1.

    Обозначения на рисунке
    *A
    		 С левой стороны
    *B
    		 Правая сторона
    ПРИМЕЧАНИЕ:
    Прижмите держатель ультразвукового датчика № 1 с наружной стороны бампера, чтобы между ним и поверхностью бампера не было зазора. В этом случае не давите на ультразвуковой датчик.


3. УСТАНОВИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Ультразвуковой датчик (задний) установка

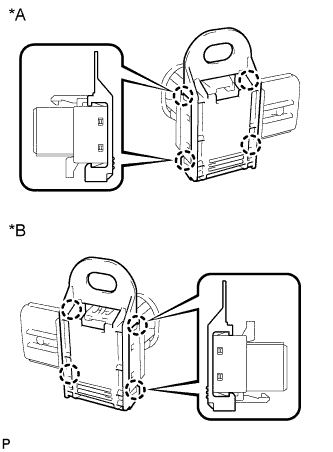

  1. Установите фиксатор ультразвукового датчика и введите в зацепление 4 захвата.

    Обозначения на рисунке
    *A
    		 Левая сторона
    *B
    		 Правая сторона


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Ультразвуковой датчик (задний) установка

  1. Введите зажим в зацепление.

    Обозначения на рисунке
    *A
    		 Левая сторона
    *B
    		 Правая сторона

  1. Подсоедините разъем.



4. УСТАНОВИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ
(Нажмите здесь).
