Ультразвуковой Датчик (Передний) -- Установка |
| 1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 |

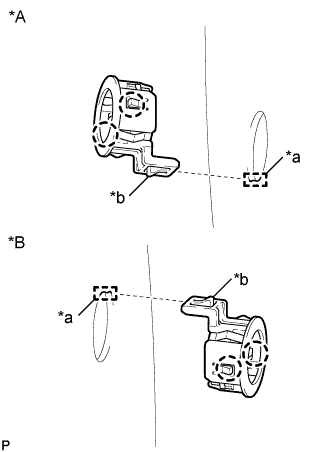

Установите держатель ультразвукового датчика № 1 на передний бампер в сборе и введите в зацепление 2 захвата.
Обозначения на рисунке *A Левая сторона *B Правая сторона *a Шпоночный паз *b Защелка - ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить передний бампер выступом при установке держателя.
- Надежно закрепите держатель ультразвукового датчика № 1, чтобы между ним и поверхностью переднего бампера не было зазоров.
- УКАЗАНИЕ:
- При установке держателя совместите паз и стопор, как показано на рисунке.
 |
| 2. УСТАНОВИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 |
Закрепите 2 захвата и установите ультразвуковой датчик № 1 в держатель ультразвукового датчика № 1.
Обозначения на рисунке *A Левая сторона *B Правая сторона - ПРИМЕЧАНИЕ:
- Прижмите держатель ультразвукового датчика № 1 с наружной стороны бампера, чтобы между ним и поверхностью бампера не было зазора. В этом случае не давите на ультразвуковой датчик.
 |
Для моделей производства TMC:
Подсоедините разъем.
Обозначения на рисунке *A Левая сторона *B Правая сторона
| 3. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ |
