Противоугонная система цепь выключателя освещения проема капота двигателя. Camry ASV50

ОПИСАНИЕ

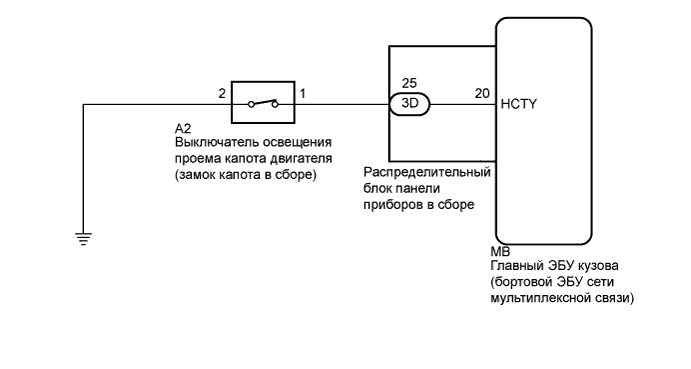

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ – ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА – МАССА)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   Hood Courtesy SW	Выключатель освещения проема капота двигателя /ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Капот двигателя закрыт OFF (ВЫКЛ): Капот двигателя открыт	-

   OK:

   Индикатор на портативном диагностическом приборе загорается или гаснет в зависимости от состояния выключателя освещения проема капота двигателя (замка капота в сборе).


1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) (Нажмите здесь).







2. Отсоедините разъем 3D распределительного блока панели приборов.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3D-25 - MB-20 (HCTY)	Всегда	Менее 1 Ом

1. Снимите замок капота в сборе (Нажмите здесь).

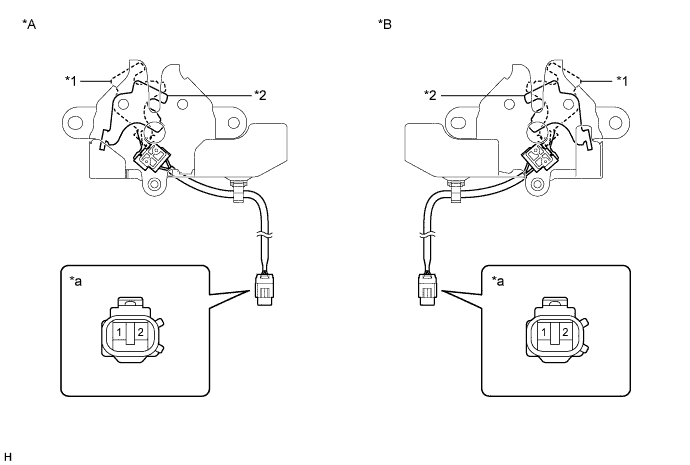

   Обозначения на рисунке

   *A	Для моделей с левосторонним рулевым управлением	*B	Для моделей с правосторонним рулевым управлением
   *1	Разблокировано	*2	Заблокировано
   *a	Устройство с неподсоединенным жгутом проводов (замок капота в сборе (выключатель освещения проема капота двигателя))	-	-

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   1 - 2	Разблокировано	10 кОм или более
   1 - 2	Заблокировано	Менее 1 Ом

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

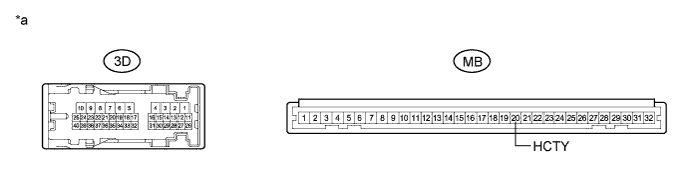

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   A2-1 - 3D-25	Всегда	Менее 1 Ом
   A2-1 - масса	Всегда	10 кОм или более
   A2-2 - масса	Всегда	Менее 1 Ом
