Система Дистанционной Блокировки Дверей (Для Моделей С Интеллектуальной Системой Посадки И Запуска) -- Система Диагностики



ОПИСАНИЕ
Когда возникают неисправности, ЭБУ сохраняет коды неисправностей.
Диагностическая система позволяет считывать коды неисправностей с DLC3.
Для проведения диагностики и устранения неисправности используйте портативный диагностический прибор.

ПРОВЕРЬТЕ DLC3

  1. Проверьте DLC3 (Нажмите здесь).


ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

  1. Измерьте напряжение аккумуляторной батареи автомобиля.

    Номинальное напряжение:
    11-14 В
    Если напряжение ниже 11 В, зарядите или замените аккумуляторную батарею автомобиля.

РЕЖИМ САМОДИАГНОСТИКИ (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Включите зажигание (IG).

  3. Включите портативный диагностический прибор.

  4. Войдите в следующие меню: Body / Main Body / Utility / Wireless Door Lock Diagnosis Mode.

  5. Перейдите к следующему шагу в соответствии с подсказками на экране портативного диагностического прибора.

    УКАЗАНИЕ:
    Передатчик электронного ключа попеременно использует для передачи данных 2 разных частоты. В режиме самодиагностики можно выбрать один из каналов или автоматическое переключение каналов.


    6. Camry ASV50 GSV50 ACV51.Дверные Замки.Система Управления Замками Дверей.Система дистанционной блокировки дверей (для моделей с интеллектуальной системой посадки и запуска) система диагностики

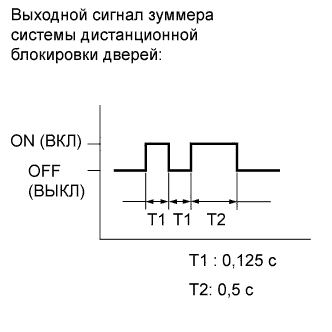

  6. Убедитесь, что система переключилась в режим самодиагностики по выходному сигналу зуммера системы дистанционной блокировки дверей.

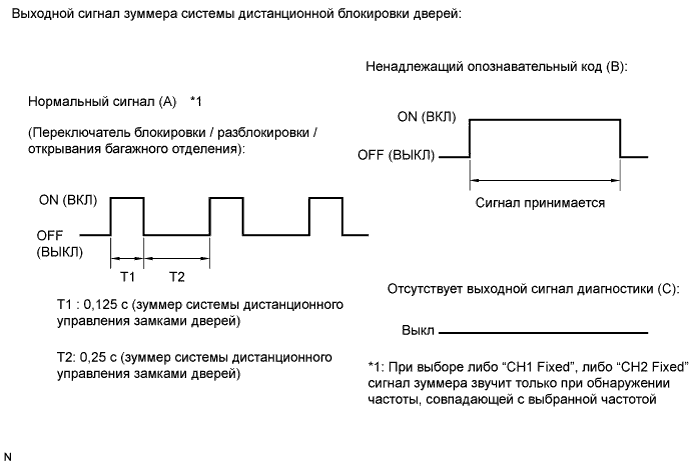

  7. Удерживая нажатой кнопку передатчика электронного ключа, проверьте диагностические коды. Диагностические коды можно проверить по сигналам лампы освещения салона и зуммера системы дистанционной блокировки дверей.


    Camry ASV50 GSV50 ACV51.Дверные Замки.Система Управления Замками Дверей.Система дистанционной блокировки дверей (для моделей с интеллектуальной системой посадки и запуска) система диагностики

    Результат
    Сигнал зуммера системы дистанционной блокировки дверей
    		Предполагаемый участок
    А
    		В норме (неисправности отсутствуют)
    B
    		Зарегистрируйте код передатчика
    C
    		Интерференция радиосигналов или неисправность связанного компонента
