Наружное зеркало заднего вида снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Зеркала (Наружные). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ

  2. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ

  3. СНИМИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

  4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

  5. СНИМИТЕ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ

  6. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

  7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  8. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ

  9. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

Наружное Зеркало Заднего Вида -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. СНИМИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов расцепите 3 захвата и снимите оправу внутренней ручки передней двери, как показано на рисунке.



2. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. Отцепите 3 фиксатора и снимите облицовку кронштейна нижней рамы передней двери.



3. СНИМИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов освободите 2 фиксатора, 5 захвата и 4 направляющих, как показано на рисунке.

  1. Отсоедините все разъемы и снимите главный переключатель сети мультиплексной связи в сборе с опорной панелью подлокотника передней двери.



4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов освободите 2 фиксатора, 5 захвата и 4 направляющих, как показано на рисунке.

  1. Отсоедините разъем и снимите переключатель электрического стеклоподъемника в сборе с опорной панелью подлокотника передней двери.



5. СНИМИТЕ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов освободите 3 фиксатора, 7 захватов и 2 направляющих и снимите подлокотник переднего сиденья в сборе.



6. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Наружное зеркало заднего вида снятие

  1. Используя отвертку с обернутым изолентой концом, освободите захват.

    Обозначения на рисунке
    *A
    		Для левой стороны
    *B
    		Для правой стороны
    *1
    		Защитная клейкая лента

  1. Отсоедините разъем и снимите лампу освещения дверного проема в сборе.



7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Наружное зеркало заднего вида снятие

  1. Наклейте защитную клейкую ленту вокруг панели передней двери.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента


    Camry ASV50 GSV50 ACV51

  1. Выверните 3 винта.

  1. С помощью съемника фиксаторов освободите 10 фиксаторов.



    Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Наружное зеркало заднего вида снятие

  1. Извлеките панель облицовки передней двери в сборе в направлении, указанном стрелкой, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Базовый выступ
    *2
    		Внутренний уплотнитель стекла передней двери

  1. Отцепите базовый выступ с панели передней двери.

  1. Поднимите панель облицовки передней двери в сборе и снимите ее вместе с внутренним уплотнителем стекла передней двери.

  1. Отсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.



8. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Наружное зеркало заднего вида снятие

  1. С помощью отвертки освободите 4 захвата и снимите внутренний уплотнитель стекла передней двери с панели облицовки передней двери в сборе, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Отвертка

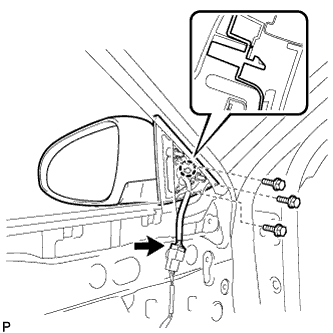

9. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем.

  1. Выверните 3 болта.

  1. Освободите захват и снимите наружное зеркало заднего вида в сборе.
