Система оповещения о ключе, оставленном в замке зажигания не звучит сигнал предупреждения об оставлении ключа в замке зажигания. Camry ASV50

ОПИСАНИЕ

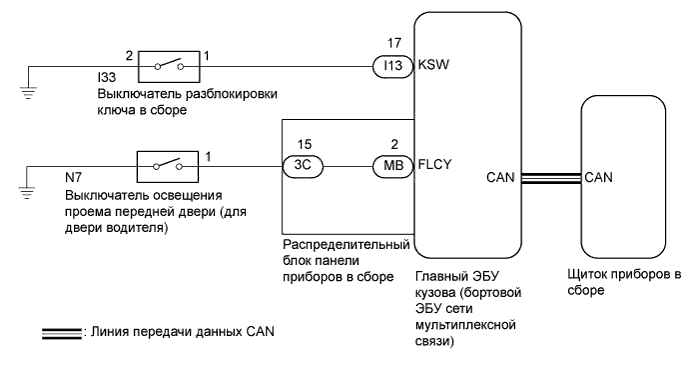

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАЗЪЕМ ЩИТКА ПРИБОРОВ В СБОРЕ (РАБОТУ ЗУММЕРА)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПЕРЕДНЕГО ДВЕРНОГО ПРОЕМА)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ВЫКЛЮЧАТЕЛЯ РАЗБЛОКИРОВКИ КЛЮЧА)

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Поскольку система предупреждения об оставлении ключа в замке зажигания использует мультиплексную шину САN, прежде всего убедитесь в отсутствии неисправностей в системе передачи данных, проверив работу функций шины CAN в соответствии с указаниями из раздела "Процедура поиска неисправностей" (см.стр.Нажмите здесь). Затем выполните следующую последовательность проверки.

1. Проверьте работу зуммера предупреждения о непристегнутом ремне безопасности (Нажмите здесь).


   УКАЗАНИЕ:

   Система предупреждения об оставлении ключа в замке зажигания включает зуммер, встроенный в щиток приборов, для подачи предупреждения об оставлении ключа в замке зажигания. Данный зуммер также используется системой предупреждения о непристегнутом ремне безопасности. Следовательно, чтобы проверить работу зуммера щитка приборов, необходимо проверить, звучит ли он для предупреждения о непристегнутом ремне безопасности.

   OK:

   Зуммер щитка приборов звучит.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. Выберите параметр FL Door Courtesy из списка Data List и считайте его значение с дисплея портативного диагностического прибора.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   FL Door Courtesy	Сигнал выключателя освещения проема левой передней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Левая передняя дверь закрыта OFF (ВЫКЛ): Левая передняя дверь открыта	-

   OK:

   На экране отображается значение ON (ВКЛ) или OFF (ВЫКЛ) в зависимости от состояния двери водителя.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. Выберите параметр Key Unlock Warning SW из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   Key Unlock Warning SW	Сигнал выключателя разблокировки ключа / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Ключ вставлен в замок зажигания OFF (ВЫКЛ): Ключ не вставлен в замок зажигания	-

   OK:

   На экране отображается ON (ВКЛ) или OFF (ВЫКЛ) в зависимости от того, вставлен ли ключ в цилиндр замка зажигания.


1. Снимите выключатель освещения проема передней двери в сборе (со стороны водителя) (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   1 - корпус выключателя	Выключатель освещения проема двери нажат (дверь закрыта)	10 кОм или более
   1 - корпус выключателя	Выключатель освещения проема двери не нажат (дверь открыта)	Менее 1 Ом

   Обозначения на рисунке

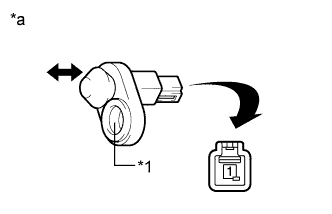

   *1	Корпус выключателя
   *a	Устройство с неподсоединенным жгутом проводов (выключатель освещения проема передней двери в сборе (со стороны водителя))

1. Отсоедините разъем 3C распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N7-1 - 3C-15	Всегда	Менее 1 Ом
   N7-1 - масса	Всегда	10 кОм или более

1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).


2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-15 - MB-2 (FLCY)	Всегда	Менее 1 Ом

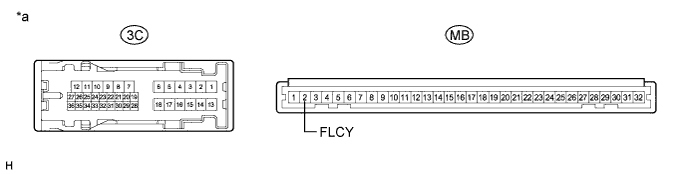

   Обозначения на рисунке

   *a

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

   -

   -

1. Снимите выключатель разблокировки ключа (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   1 - 2	Выключатель свободен (ключ вынут)	10 кОм или более
   1 - 2	Выключатель нажат (ключ вставлен)	Менее 1 Ом

   Обозначения на рисунке

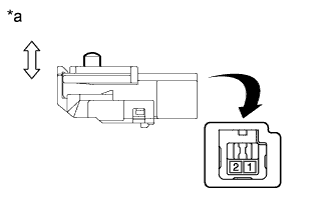

   *a	Устройство с неподсоединенным жгутом проводов (выключатель разблокировки ключа в сборе)

1. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Состояние	Заданные условия
   I33-1 - I13-17 (KSW)	Всегда	Менее 1 Ом
   I33-2 - масса	Всегда	Менее 1 Ом
   I33-1 - масса	Всегда	10 кОм или более
