Замок Задней Двери -- Проверка |
| 1. ПРОВЕРЬТЕ ЛЕВУЮ ЗАДНЮЮ ДВЕРЬ С ЭЛЕКТРОДВИГАТЕЛЕМ ЗАМКА ДВЕРИ В СБОРЕ |

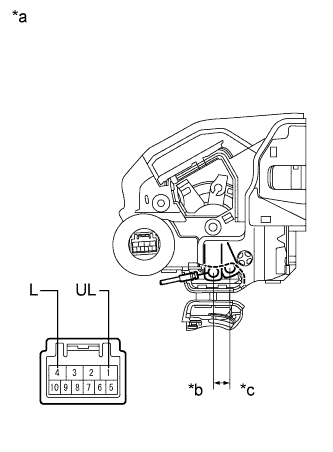

Проверьте работу электродвигателя замка двери.
Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка двери.
- OK:
Условие Результат Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)Блокирует Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)Разблокирует
Если результат проверки не отвечает требованиям, замените замок левой задней двери в сборе с электродвигателем.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(замок левой задней двери с электродвигателем в сборе)*b Разблокировано *c Заблокировано
 |

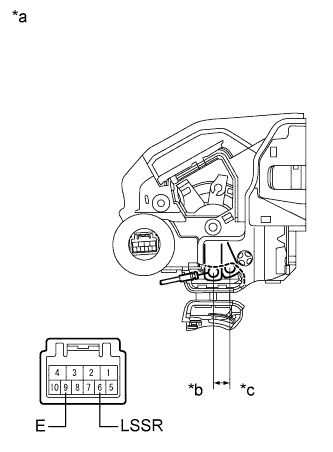

Проверьте работу датчика системы разблокировки дверей.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 6 (LSSR) - 9 (E) Заблокировано 10 кОм или более 6 (LSSR) - 9 (E) Разблокировано Менее 1 Ом
Если результат проверки не отвечает требованиям, замените замок левой задней двери в сборе с электродвигателем.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(замок левой задней двери с электродвигателем в сборе)*b Разблокировано *c Заблокировано
 |
| 2. ПРОВЕРЬТЕ ПРАВУЮ ЗАДНЮЮ ДВЕРЬ С ЭЛЕКТРОДВИГАТЕЛЕМ ЗАМКА ДВЕРИ В СБОРЕ |

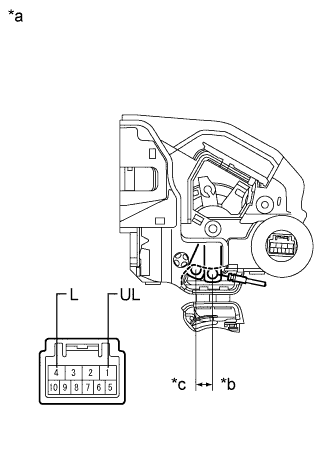

Проверьте работу электродвигателя замка двери.
Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка двери.
- OK:
Условие Результат Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)Блокирует Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)Разблокирует
Если результат проверки не отвечает требованиям, замените замок правой задней двери в сборе с электродвигателем.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(замок правой задней двери с электродвигателем в сборе)*b Разблокировано *c Заблокировано
 |

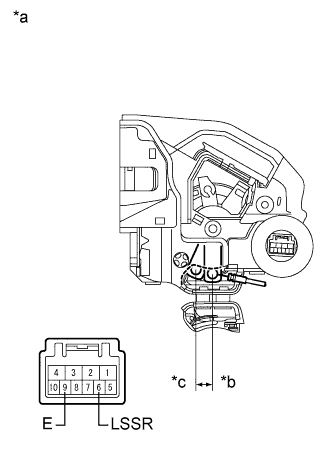

Проверьте работу датчика системы разблокировки дверей.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 6 (LSSR) - 9 (E) Заблокировано 10 кОм или более 6 (LSSR) - 9 (E) Разблокировано Менее 1 Ом
Если результат проверки не отвечает требованиям, замените замок правой задней двери в сборе с электродвигателем.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(замок правой задней двери с электродвигателем в сборе)*b Разблокировано *c Заблокировано
 |
