Молдинг рамы окна задней двери установка. Camry ASV50

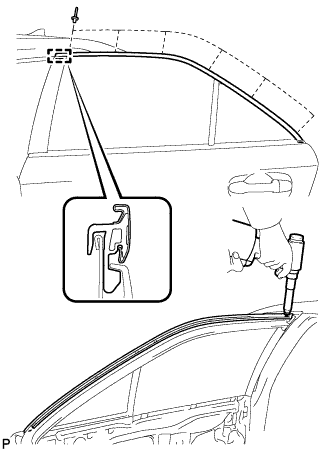

Вставьте направляющую и установите верхний молдинг оконной рамы задней двери.

С помощью пневматического клепального молотка или ручного клепального молотка с наконечником установите верхний молдинг рамы окна задней двери и закрепите его 6 новыми заклепками.

УКАЗАНИЕ:

Если стержень заклепки не был сорван в первом цикле работы клепального молотка, наденьте клепальный молоток на стержень еще больше и снова приведите его в действие.

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.


   Обозначения на рисунке

   *1	Клепальный молоток
   *2	Оправка
   *a	Неправильно



2. Убедитесь, что заклепки надежно закреплены на молдинге. Не наклоняйте клепальное устройство при установке заклепок на молдинг. Убедитесь в отсутствии зазора между головкой заклепки и молдингом.


   Обозначения на рисунке

   *1	Клепальный молоток
   *a	Неправильно



3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


   Обозначения на рисунке

   *1	Клепальный молоток
   *a	Неправильно

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.

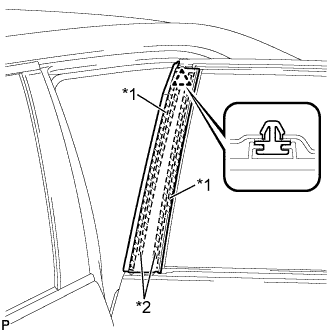

Установите новый передний молдинг оконной рамы задней двери.

1. С помощью нагревательной лампы прогрейте кузов автомобиля и передний молдинг рамы окна задней двери.


2. Снимите с поверхности переднего молдинга рамы окна задней двери отслаивающуюся бумагу.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

3. Установите передний молдинг рамы окна задней двери и закрепите его фиксатором.

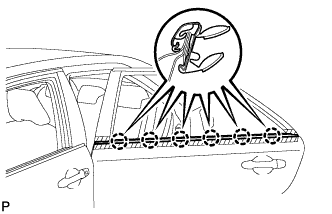

Установите молдинг ремня задней двери в сборе и закрепите его 6 захватами, как показано на рисунке.

Чтобы установить стекло задней двери, сдвиньте его, как показано на рисунке.

Установите неопускное стекло задней двери на уплотнитель неопускного стекла задней двери.

Установите неопускное стекло задней двери вместе с уплотнителем неопускного стекла задней двери в направлении, указанном на рисунке стрелкой.

Установите нижнюю раму окна задней двери и закрепите ее 2 болтами и винтом.

Установите направляющую стекла задней двери.

Введите в зацепление 20 фиксаторов и установите уплотнитель задней двери.

Нанесите универсальную консистентную смазку на поверхности трения ограничителя открывания задней двери в сборе.

Нанесите герметик на резьбу болта.

Фиксатор:

Фирменный фиксатор 1324 от компании Toyota, Three Bond 1324 или аналогичный

Установите ограничитель открывания задней двери в сборе и закрепите его болтом и 2 гайками.

Момент затяжки:

Болт:

29 N*m{296 kgf*cm, 21 ft.*lbf}

Гайка:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Наклейте новую бутиловую ленту на панель задней двери.

Проденьте трос дистанционного управления замком задней двери в сборе, внутренний трос замка задней двери в сборе и все разъемы через новую крышку технологического отверстия задней двери.

Закрепите крышку технологического отверстия задней двери, используя контрольные точки на панели задней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия задней двери, не допуская образования складок и пузырьков воздуха.

Подсоедините разъем.

Установите внутренний уплотнитель стекла задней двери.

Установите зажим опорной накладки двери № 1, как показано на рисунке.

Подсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

Подсоедините разъем.

Закрепите панель облицовки задней двери в сборе с помощью 4 захватов и базового выступа, как показано на рисунке.

Установите панель облицовки задней двери в сборе и введите в зацепление 8 фиксаторов.

Вверните 3 винта.

Если нанесена защитная лента, снимите ее.

Введите в зацепление 2 направляющих, 3 фиксатора и 7 захватов, чтобы установить подлокотник задней двери в сборе.

Подсоедините разъем.

Установите переключатель электрического стеклоподъемника задней двери в сборе вместе с опорной панелью подлокотника задней двери и закрепите 4 направляющими, 5 захватами и 2 фиксаторами.

Введите в зацепление 3 захвата, чтобы установить оправу внутренней ручки задней двери.
