Молдинг рамы окна передней двери снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Наружные Панели Наружная Отделка. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

  4. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ

  5. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  6. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ

  7. СНИМИТЕ МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  8. СНИМИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  9. СНИМИТЕ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

  10. СНИМИТЕ ЗАДНИЙ МОЛДИНГ РАМЫ ОКНА ПЕРЕДНЕЙ ДВЕРИ

  11. СНИМИТЕ ВЕРХНИЙ МОЛДИНГ РАМЫ ОКНА ПЕРЕДНЕЙ ДВЕРИ

Молдинг Рамы Окна Передней Двери -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ
(Нажмите здесь)


4. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

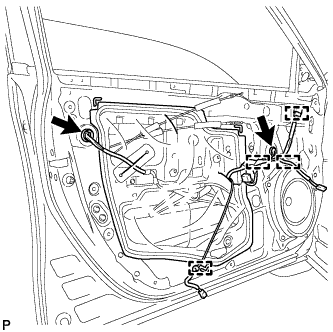

  1. Отсоедините все разъемы.

  1. Расцепите 4 зажима.

  1. Снимите крышку технологического отверстия передней двери.

    УКАЗАНИЕ:
    Удалите с двери оставшуюся бутиловую ленту.


5. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Снимите уплотнительную шайбу.

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  1. Подсоедините главный переключатель сети мультиплексной связи в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.

  1. Отсоедините провод от отрицательного вывода (-) аккумуляторной батареи.

    ПРИМЕЧАНИЕ:
    После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).

  1. Отсоедините главный переключатель сети мультиплексной связи.



    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта.

    ПРИМЕЧАНИЕ:
    Когда болты вывернуты, не позволяйте стеклу двери упасть.


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Молдинг рамы окна передней двери снятие

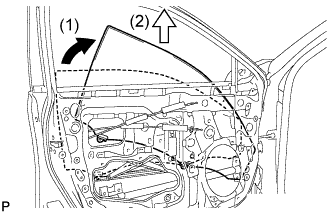

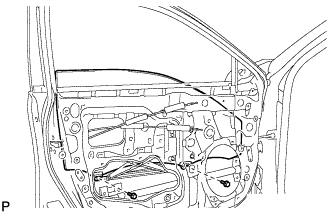

  1. Снимите стекло передней двери в сборе в соответствии со стрелками и в порядке, показанном на рисунке.

    ПРИМЕЧАНИЕ:
    Старайтесь не повредить дверное стекло.


6. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

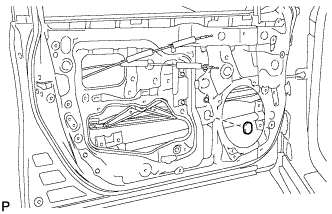

  1. Снимите направляющую стекла передней двери.



7. СНИМИТЕ МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Молдинг рамы окна передней двери снятие

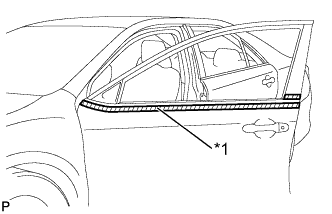

  1. Наклейте защитную клейкую ленту вокруг молдинга ремня передней двери.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента


    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Молдинг рамы окна передней двери снятие

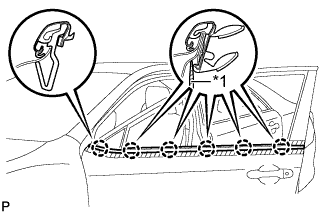

  1. Используя отвертку с обернутым изолентой концом, освободите 6 захватов и снимите молдинг ремня передней двери в сборе.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента


8. СНИМИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    Camry ASV50 GSV50 ACV51

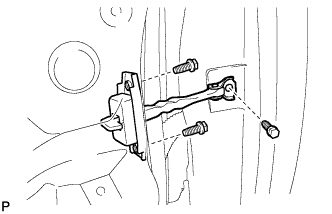

  1. Выверните 3 болта и снимите ограничитель открывания передней двери.



9. СНИМИТЕ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

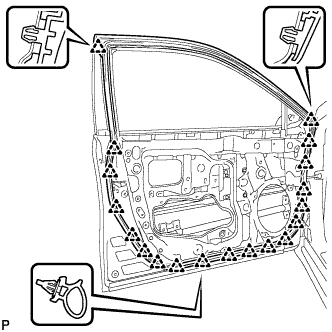

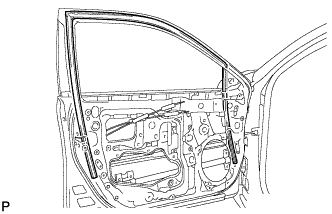

  1. Освободите 19 фиксаторов с помощью съемника фиксаторов и снимите уплотнитель передней двери.



10. СНИМИТЕ ЗАДНИЙ МОЛДИНГ РАМЫ ОКНА ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
При снятии заднего молдинга рамы окна передней двери прогрейте кузов автомобиля и молдинг с помощью нагревательной лампы.
Температура нагрева
Параметр / Устройство
Температура
Кузов автомобиля
40 - 60°C (104 - 140°F)
Молдинг
20 - 30°C (68 - 86°F)
ПРИМЕЧАНИЕ:
Не следует слишком сильно прогревать кузов автомобиля и молдинг.

  1. С помощью нагревательной лампы полностью прогрейте задний молдинг рамы окна передней двери.



    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Молдинг рамы окна передней двери снятие

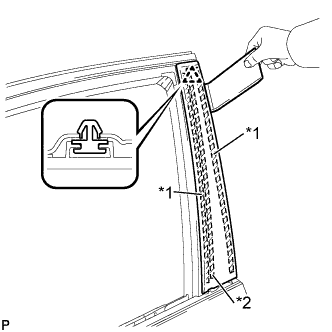

  1. С помощью съемника молдингов освободите фиксатор и снимите задний молдинг рамы окна передней двери.

    Обозначения на рисунке
    *1
    		Двухсторонняя клейкая лента
    *2
    		Уплотняющий губчатый материал


11. СНИМИТЕ ВЕРХНИЙ МОЛДИНГ РАМЫ ОКНА ПЕРЕДНЕЙ ДВЕРИ

  1. Вставьте сверло диаметром 4,0 мм (0,157 дюйма) в дрель.



    Camry ASV50 GSV50 ACV51.Наружные Панели Наружная Отделка.Передний Бампер.Молдинг рамы окна передней двери снятие

  1. Обмотайте клейкой лентой сверло диаметром 4,0 мм (0,157 дюйма) на расстоянии 5,0 мм (0,197 дюйма) от его конца, как показано на рисунке.

    Участок
    		Размер
    А
    		5,0 мм
    ПРИМЕЧАНИЕ:
    Чтобы предотвратить слишком глубокое проникновение сверла диаметром 4,0 мм (0,157 дюйма), обмотайте его клейкой лентой.

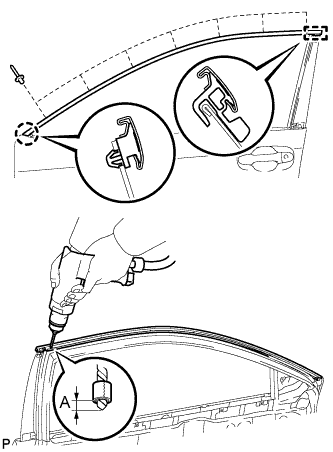

  1. Слегка надавливая дрелью на заклепки, высверлите заклепки с кромками и снимите 7 заклепок.

    ПРИМЕЧАНИЕ:
    1. Слишком сильное надавливание на дрель может вызвать поворот заклепки, и заклепка не будет просверлена.
    2. Не пытайтесь сдвинуть заклепку с помощью дрели, поскольку это может повредить установочные отверстия заклепок или сверло.
    3. Соблюдайте осторожность, поскольку заклепки могут сильно нагреться.

  1. С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.

  1. Отсоедините захват и направляющую и снимите верхний молдинг оконной рамы передней двери.
