Замок передней двери проверка. Camry ASV50
ПРОВЕРЬТЕ ПЕРЕДНЮЮ ДВЕРЬ С ЭЛЕКТРОДВИГАТЕЛЕМ ДВЕРНОГО ЗАМКА В СБОРЕ
ПРОВЕРЬТЕ ПЕРЕДНЮЮ ДВЕРЬ С ЭЛЕКТРОДВИГАТЕЛЕМ ДВЕРНОГО ЗАМКА В СБОРЕ
Замок Передней Двери -- Проверка |
| 1. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ДВЕРЬ С ЭЛЕКТРОДВИГАТЕЛЕМ ДВЕРНОГО ЗАМКА В СБОРЕ |

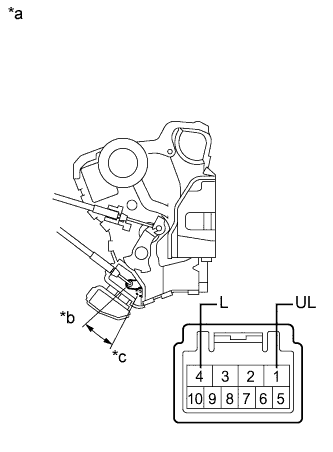

Проверьте работу электродвигателя замка двери.
Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка двери.
- OK:
Условие
| Результат
|
Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
| Блокирует
|
Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
| Разблокирует
|
Обозначения на рисунке*a
| Устройство с отсоединенным жгутом проводов
(Замок левой передней двери с электродвигателем в сборе)
|
*b
| Разблокировано
|
*c
| Заблокировано
|
Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.

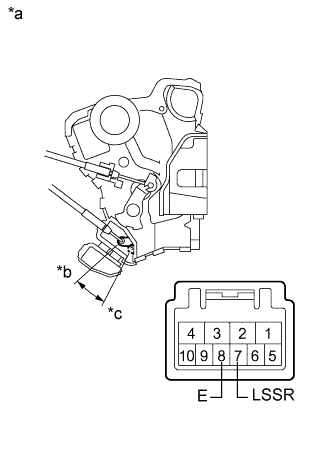

Проверьте работу датчика системы разблокировки дверей.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
7 (E) - 8 (LSSR)
| Блокировка
| 10 кОм или более
|
7 (E) - 8 (LSSR)
| Разблокировка
| Менее 1 Ом
|
Обозначения на рисунке*a
| Устройство с отсоединенным жгутом проводов
(Замок левой передней двери с электродвигателем в сборе)
|
*b
| Разблокировано
|
*c
| Заблокировано
|
Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.

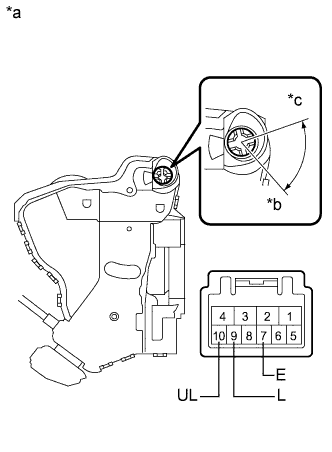

Проверьте работу переключателя под ключ открывания/закрывания двери (для моделей с левосторонним рулевым управлением)
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
9 (L) - 7 (E)
| Блокировка
| Менее 1 Ом
|
9 (L) - 7 (E)
| OFF (ВЫКЛ)
| 10 кОм или более
|
10 (UL) - 7 (E)
| Разблокировка
| Менее 1 Ом
|
10 (UL) - 7 (E)
| OFF (ВЫКЛ)
| 10 кОм или более
|
Обозначения на рисунке*a
| Устройство с отсоединенным жгутом проводов
(Замок левой передней двери с электродвигателем в сборе)
|
*b
| Разблокировано
|
*c
| Заблокировано
|
Если результат проверки не отвечает требованиям, замените электродвигатель замка левой передней двери в сборе.
| 2. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ДВЕРЬ С ЭЛЕКТРОДВИГАТЕЛЕМ ДВЕРНОГО ЗАМКА В СБОРЕ |
Проверьте работу электродвигателя замка двери.
Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка двери.
- OK:
Условие
| Результат
|
Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
| Блокирует
|
Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
| Разблокирует
|
Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(Замок правой передней двери с электродвигателем в сборе)
|
*b
| Разблокировано
|
*c
| Заблокировано
|
Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.
Проверьте работу датчика системы разблокировки дверей.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
7 (LSSR) - 8 (E)
| Заблокировано
| 10 кОм или более
|
7 (LSSR) - 8 (E)
| Разблокировано
| Менее 1 Ом
|
Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(Замок правой передней двери с электродвигателем в сборе)
|
*b
| Разблокировано
|
*c
| Заблокировано
|
Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.

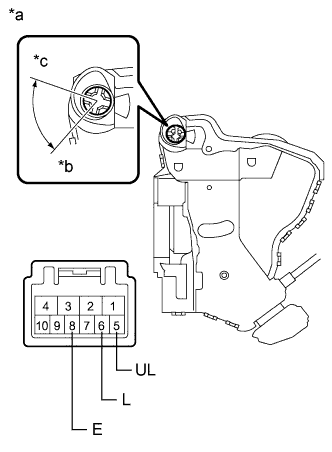

Проверьте работу переключателя под ключ открывания/закрывания двери (для моделей с правосторонним рулевым управлением).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
6 (L) - 8 (E)
| Заблокировано
| Менее 1 Ом
|
6 (L) - 8 (E)
| OFF (ВЫКЛ)
| 10 кОм или более
|
5 (UL) - 8 (E)
| Разблокировано
| Менее 1 Ом
|
5 (UL) - 8 (E)
| OFF (ВЫКЛ)
| 10 кОм или более
|
Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(Замок правой передней двери с электродвигателем в сборе)
|
*b
| Разблокировано
|
*c
| Заблокировано
|
Если результат проверки не отвечает требованиям, замените электродвигатель замка правой передней двери в сборе.
