Электродвигатель Переднего Стеклоочистителя -- Снятие |
| 1. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |

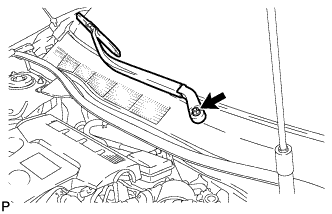

Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.
 |
| 2. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |

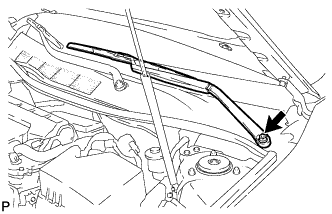

Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.
 |
| 3. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |
Освободите 2 фиксатора и 3 направляющие и снимите уплотнение между левым передним крылом и кожухом, как показано на рисунке.
 |
| 4. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны.
| 5. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ |

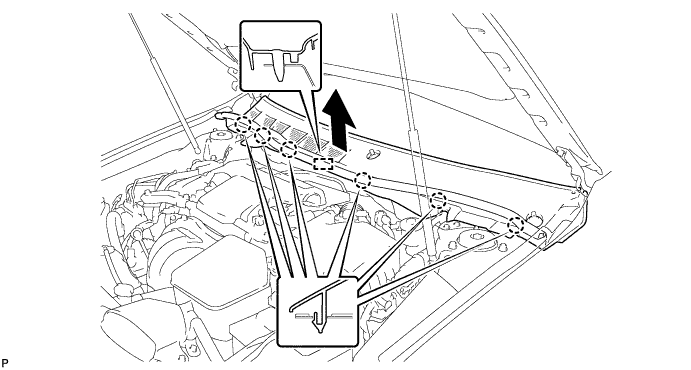

Освободите 6 захватов и направляющую, как показано на рисунке.

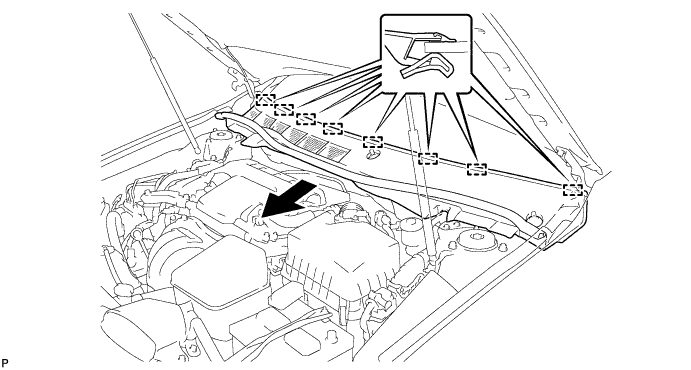

Освободите 8 направляющих и вытяните вентиляционную решетку в верхней части кожуха в сборе, как показано на рисунке.
| 6. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с левосторонним рулевым управлением) |

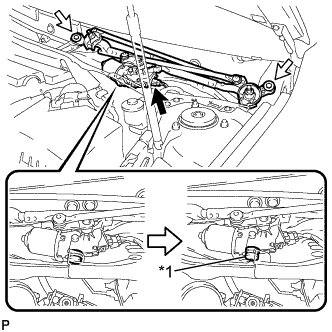

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Отсоедините разъем.
Обозначения на рисунке *1 Уплотнительная втулка электродвигателя
 |
Выверните 2 болта.
Освободите уплотнительную втулку электродвигателя и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При снятии электродвигателя стеклоочистителя ветрового стекла с тягой в сборе соблюдайте осторожность, чтобы не повредить ветровое стекло.
| 7. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с правосторонним рулевым управлением) |

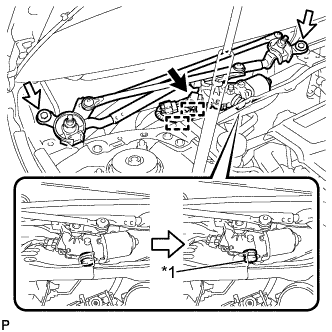

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Освободите 2 зажима и отсоедините разъем.
Обозначения на рисунке *1 Уплотнительная втулка электродвигателя
 |
Отверните 2 болта.
Освободите уплотнительную втулку электродвигателя и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При снятии электродвигателя стеклоочистителя ветрового стекла с тягой в сборе соблюдайте осторожность, чтобы не повредить ветровое стекло.
| 8. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |

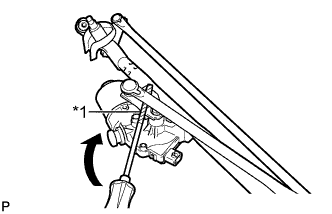

С помощью отвертки отсоедините тягу № 1 от электродвигателя стеклоочистителя ветрового стекла, как показано на рисунке.
Обозначения на рисунке *1 Защитная клейкая лента - УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |

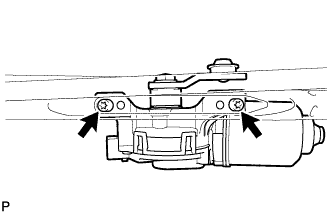

С помощью торцевого ключа с головкой "TORX" T30 выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тяги стеклоочистителя в сборе.
 |
