Электродвигатель Переднего Стеклоочистителя -- Установка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
Установите электродвигатель переднего стеклоочистителя в сборе и закрепите его 2 болтами с помощью торцевого ключа с головкой "TORX" T30.
- Момент затяжки:
- 7,5 N*m{76 kgf*cm, 66 in.*lbf}
Подсоедините разъем.
Установите замок зажигания в положение ON (ВКЛ).
Приведите стеклоочиститель в действие и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического останова.
Выключите зажигание.
Отсоедините разъем.

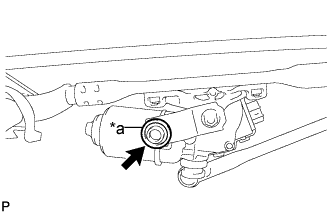

Нанесите универсальную консистентную смазку на ось электродвигатель стеклоочистителя ветрового стекла в сборе.
Обозначения на рисунке *a Ось вращения электродвигателя стеклоочистителя ветрового стекла в сборе
 |

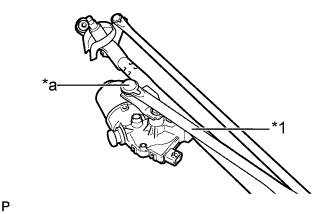

Подсоедините тягу № 1 к оси вращения электродвигателя стеклоочистителя ветрового стекла в сборе.
Обозначения на рисунке *a Ось вращения электродвигателя стеклоочистителя ветрового стекла в сборе *1 Тяга № 1
 |
| 2. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с левосторонним рулевым управлением) |

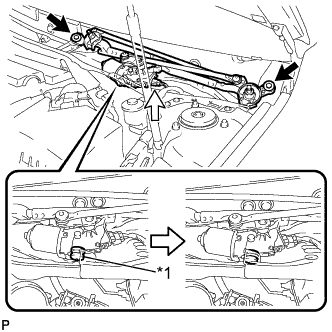

Введите в зацепление уплотнительную втулку электродвигателя, как показано на рисунке.
Обозначения на рисунке *1 Уплотнительная втулка электродвигателя - ПРИМЕЧАНИЕ:
- При установке электродвигателя стеклоочистителя ветрового стекла с тягой в сборе соблюдайте осторожность, чтобы не повредить ветровое стекло.
 |
Установите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе и закрепите его 2 болтами.
- Момент затяжки:
- 7,5 N*m{76 kgf*cm, 66 in.*lbf}
Подсоедините разъем.
| 3. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с правосторонним рулевым управлением) |

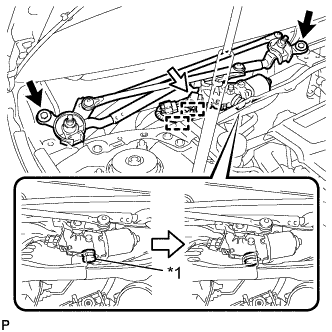

Введите в зацепление уплотнительную втулку электродвигателя, как показано на рисунке.
Обозначения на рисунке *1 Уплотнительная втулка электродвигателя - ПРИМЕЧАНИЕ:
- При установке электродвигателя стеклоочистителя ветрового стекла с тягой в сборе соблюдайте осторожность, чтобы не повредить ветровое стекло.
 |
Установите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе и закрепите его 2 болтами.
- Момент затяжки:
- 7,5 N*m{76 kgf*cm, 66 in.*lbf}
Подсоедините разъем и введите в зацепление 2 зажима.
| 4. УСТАНОВИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ |

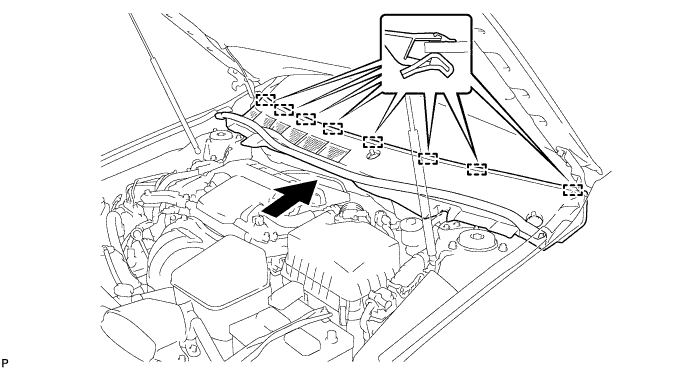

Введите в зацепление 8 направляющих, как показано на рисунке.
Введите в зацепление 6 захвата и направляющую и установите вентиляционную решетку в верхней части кожуха в сборе.
| 5. УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |

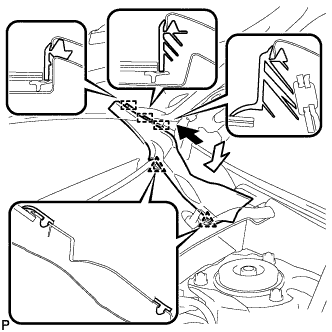

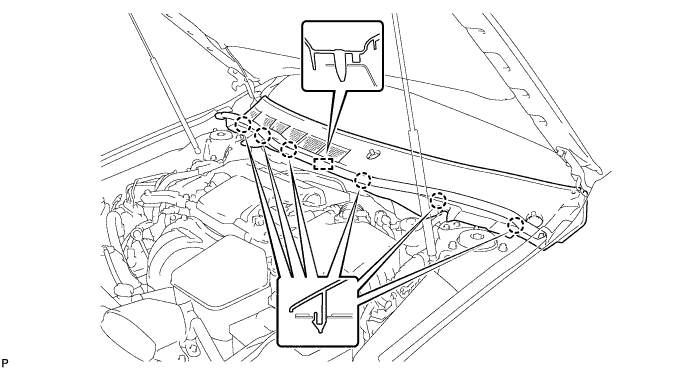

Присоедините 3 направляющие и 2 фиксатора, чтобы установить уплотнение между левым передним крылом и кожухом, как показано на рисунке.
 |
| 6. УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны.
| 7. УСТАНОВИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
При повторном использовании левого рычага переднего стеклоочистителя со щеткой в сборе:

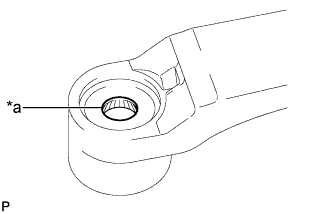

Очистите зубчатую часть рычага стеклоочистителя.
Обозначения на рисунке *a Зубчатая часть рычага стеклоочистителя
 |
При повторном использовании тяги стеклоочистителя ветрового стекла в сборе:

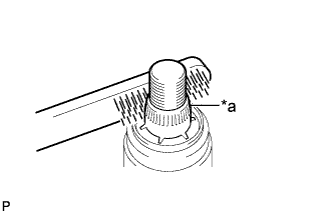

Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Обозначения на рисунке *a Зубчатая часть оси вращения стеклоочистителя
 |
Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 24 N*m{245 kgf*cm, 18 ft.*lbf}

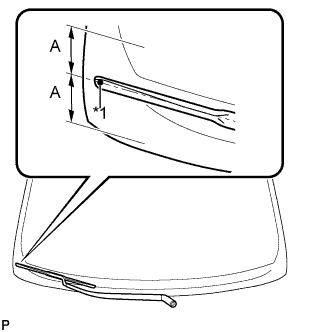

Участок Расстояние А 7,5 мм (0,295 дюйма) Обозначения на рисунке *1 Керамическая метка - УКАЗАНИЕ:
- При затягивании гайки удерживайте рычаг стеклоочистителя рукой.
 |
| 8. УСТАНОВИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
При повторном использовании правого рычага переднего стеклоочистителя со щеткой в сборе:
Очистите зубчатую часть рычага стеклоочистителя.
Обозначения на рисунке *a Зубчатая часть рычага стеклоочистителя
|
При повторном использовании тяги стеклоочистителя ветрового стекла в сборе:
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Обозначения на рисунке *a Зубчатая часть оси вращения стеклоочистителя
|
Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 24 N*m{245 kgf*cm, 18 ft.*lbf}

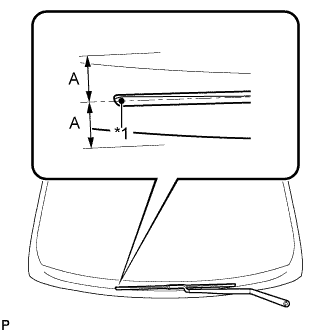

Участок Расстояние А 7,5 мм (0,295 дюйма) Обозначения на рисунке *1 Керамическая метка - УКАЗАНИЕ:
- При затягивании гайки удерживайте рычаг стеклоочистителя рукой.
 |
Установите замок зажигания в положение ON (ВКЛ).
Приведите в действие передний стеклоочиститель, одновременно распыляя жидкость стеклоомывателя на ветровое стекло. Убедитесь, что передний стеклоочиститель работает надлежащим образом и не задевает кузов автомобиля.
После остановки стеклоочистителей дважды поднимите каждый рычаг стеклоочистителя и проверьте положение установки стеклоочистителей.
Выключите зажигание.
