  1. УСТАНОВИТЕ ЛЕНТУ ДАТЧИКА ДОЖДЯ

  2. УСТАНОВИТЕ ДАТЧИК ДОЖДЯ

  3. УСТАНОВИТЕ КРЫШКУ ДАТЧИКА ДОЖДЯ

Датчик Дождя -- Установка



1. УСТАНОВИТЕ ЛЕНТУ ДАТЧИКА ДОЖДЯ
УКАЗАНИЕ:
Лента датчика дождя допускает повторное использование. Заменяйте ленту только в случае повреждения или загрязнения.

  1. С помощью куска ткани или аналогичного средства очистите чувствительную часть датчика дождя.



    Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Датчик дождя установка

  1. Снимите отслаивающуюся пленку меньшего размера и прикрепите ленту датчика дождя на чувствительную часть датчика дождя, как показано на рисунке.

    Номинальный зазор
    Регион
    		Расстояние
    А
    		13,5 мм (0,532 дюйма)
    B
    		7,25 мм (0,285 дюйма)
    Обозначения на рисунке
    *1
    		Лента датчика дождя
    ПРИМЕЧАНИЕ:
    Пальцами выдавите из-под ленты все пузырьки воздуха.


2. УСТАНОВИТЕ ДАТЧИК ДОЖДЯ

  1. С помощью куска ткани или аналогичного средства очистите ветровое стекло.

    ПРИМЕЧАНИЕ:
    1. Убедитесь, что на ветровом стекле не остались фрагменты ленты датчика дождя. При наличии удалите остатки.
    2. Если на ветровом стекле остались фрагменты ленты датчика дождя, замените ленту.

  1. В случае установки нового датчика дождя или замены ленты датчика дождя:

    1. Снимите отслаивающуюся пленку.

      УКАЗАНИЕ:
      Не прикасайтесь к поверхностям, покрытым силиконом.


    Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Датчик дождя установка

  1. Осторожно прикрепите датчик дождя к поверхности стекла, не допуская образования под ним пузырьков воздуха.

    УКАЗАНИЕ:
    Не прикасайтесь к поверхностям, покрытым силиконом, или к поверхности стекла.

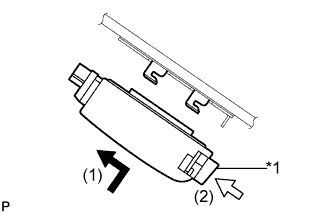

  1. Вставьте фиксатор.

    Обозначения на рисунке
    *1
    		Стопор

  1. Подсоедините разъем.



3. УСТАНОВИТЕ КРЫШКУ ДАТЧИКА ДОЖДЯ

  1. Введите в зацепление 2 захвата, чтобы установить крышку датчика дождя.
