Переключатель стеклоочистителя снятие. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Стеклоочистители Стеклоомыватели. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЬ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  4. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  5. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  6. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  7. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  8. ОТСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  9. СНИМИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  10. СНИМИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ (для рулевой колонки с электроприводами регулировки наклона и телескопического изменения высоты)

  11. СНИМИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)

  12. СНИМИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ

  13. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

Переключатель Стеклоочистителя -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЬ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

  1. Отключите функцию автоматического отвода/возврата, изменив значение настраиваемого параметра (Нажмите здесь).

    ПРИМЕЧАНИЕ:
    Запищите текущее значение настраиваемого параметра (включена или отключена функция автоматического отвода/возврата), чтобы можно было восстановить текущую установку по завершении данной операции.
    УКАЗАНИЕ:
    Выполнение рассмотренной выше операции приводит к отключению функции автоматического отвода/возврата при выключении зажигания.

  1. Установите замок зажигания в положение ON (ВКЛ). С помощью переключателя наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.

  1. Выключите зажигание и отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    ПРИМЕЧАНИЕ:
    После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. Освободите 10 захватов и снимите опорную накладку передней левой двери.



4. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор.

  1. Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.



5. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. Снимите уплотнитель обшивки проема левой передней двери.



6. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.



7. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.



8. ОТСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.



9. СНИМИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта <B>.



  1. Для моделей без подушки безопасности для защиты коленей водителя:



      Camry ASV50 GSV50 ACV51

    1. Освободите 5 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.



  1. Для моделей с подушкой безопасности для защиты коленей водителя:



      Camry ASV50 GSV50 ACV51

    1. Освободите 4 захвата, 7 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.



10. СНИМИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ (для рулевой колонки с электроприводами регулировки наклона и телескопического изменения высоты)


    Camry ASV50 GSV50 ACV51

  1. Поверните рулевое колесо влево и выверните винт.



    Camry ASV50 GSV50 ACV51

  1. Поверните рулевое колесо вправо и выверните винт.



    Camry ASV50 GSV50 ACV51

  1. Выверните винт.

  1. Нажмите на правую и левую стороны нижнего кожуха рулевой колонки, чтобы освободить 2 захвата, и снимите нижний кожух рулевой колонки.



11. СНИМИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ (для рулевой колонки с ручной регулировкой наклона и телескопического изменения высоты)
ПРИМЕЧАНИЕ:
Снятие нижнего кожуха рулевой колонки в неправильной последовательности приведет к повреждению деталей.

  1. Отпустите рычаг механизма регулировки наклона и телескопического изменения высоты и полностью выдвиньте и опустите рулевую колонку.

  1. Зафиксируйте рычаг механизма регулировки наклона и телескопического изменения высоты.



    Camry ASV50 GSV50 ACV51

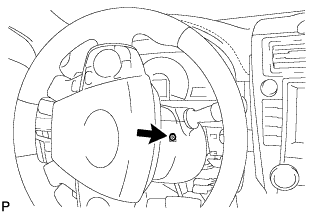

  1. Поверните рулевое колесо влево и выверните винт.



    Camry ASV50 GSV50 ACV51

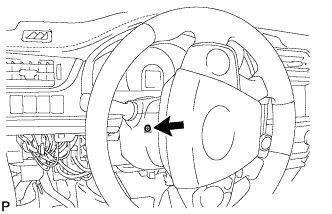

  1. Поверните рулевое колесо вправо и выверните винт.



    Camry ASV50 GSV50 ACV51

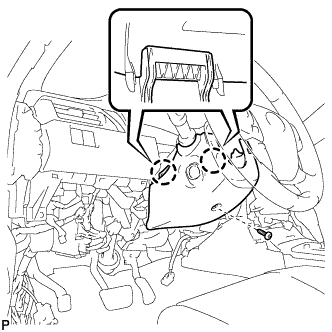

  1. Нажмите на правую и левую стороны нижнего кожуха рулевой колонки и освободите 2 захвата.



    Camry ASV50 GSV50 ACV51

  1. Вставьте пальцы в отверстие рычага наклона нижнего кожуха рулевой колонки, чтобы освободить 2 захвата.

    УКАЗАНИЕ:
    Разведите захваты, чтобы освободить их.


12. СНИМИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ


    Camry ASV50 GSV50 ACV51

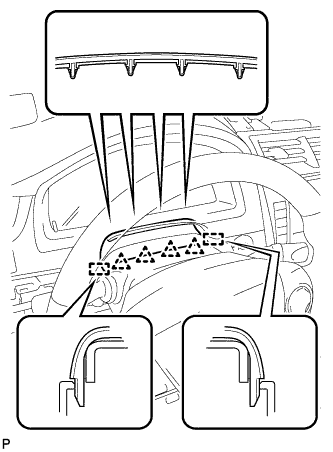

  1. Расцепите 4 фиксатора и 2 направляющие, чтобы отделить верхний кожух рулевой колонки от отделочной накладки панели приборов.



    Camry ASV50 GSV50 ACV51

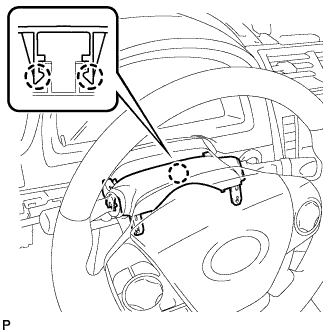

  1. Освободите 2 захвата и снимите верхний кожух рулевой колонки.



13. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Переключатель стеклоочистителя снятие

  1. Отсоедините все разъемы.

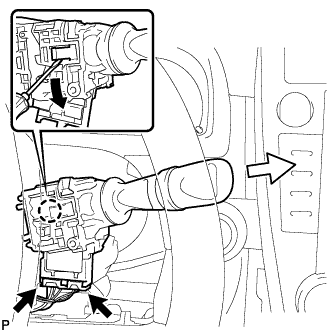

  1. С помощью отвертки освободите захват и снимите переключатель стеклоочистителя ветрового стекла в сборе, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Не вытягивайте захват с избыточным усилием, чтобы не повредить его.
