Генератор -- Повторная Сборка |
1. УСТАНОВИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА |

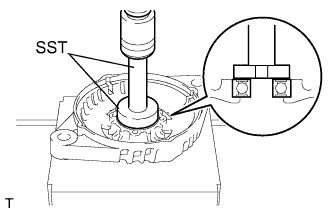

С помощью SST и пресса запрессуйте новый подшипник рамы генератора со стороны привода.
- SST
- 09950-60010(09951-00470)
09950-70010(09951-07100)
![]() |

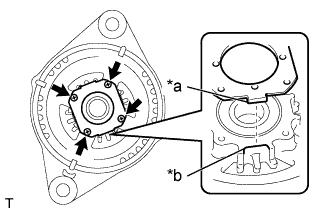

Вставьте выступы прижимной пластины в вырезы рамы со стороны привода и установите прижимную пластину.
Обозначения на рисунке *a Выступ *b Вырез
![]() |
Вверните 4 винта.
- Момент затяжки:
- 2,3 N*m{23 kgf*cm, 20 in.*lbf}
2. УСТАНОВИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ |
Поместите раму со стороны привода на шкив генератора с муфтой.
Установите ротор генератора в сборе в раму со стороны привода.
![]() |
3. УСТАНОВИТЕ ШКИВ МУФТЫ ГЕНЕРАТОРА |
Временно установите шкив генератора с муфтой на вал ротора.
Убедитесь, что рама генератора со стороны привода прочно зажата в тисках.

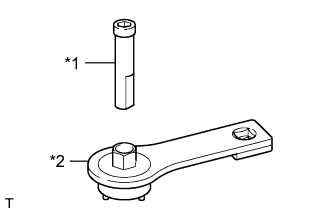

Убедитесь, что SST (A) и (B) располагаются, как показано на рисунке.
Обозначения на рисунке *1 SST (A) *2 SST (B) - SST
- 09820-63021
![]() |
Вставьте конец вала ротора в SST (А).
Обозначения на рисунке *1 Вал ротора *2 SST (A)
![]() |
Вставьте SST (B) в шкив генератора с муфтой.
Обозначения на рисунке *1 Шкив муфты *2 SST (B) *3 SST (A)
![]() |

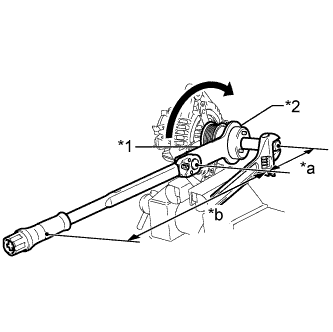

Затяните шкив, повернув SST (В) в направлении, показанном на рисунке.
Обозначения на рисунке *1 SST (B) *2 SST (A) *a Длина рычага
100 мм (3,94 дюйма)*b Длина рычага
255 мм (10,04 дюйма)- Момент затяжки:
- без использования SST:
- 80 N*m{816 kgf*cm, 59 ft.*lbf}
- при использовании SST:
- 57 N*m{581 kgf*cm, 42 ft.*lbf}
- ПРИМЕЧАНИЕ:
- Значение момента "при использовании SST" действительно при использовании SST с длиной рычага 100 мм (3,94 дюйма) и динамометрического ключа с длиной рычага 255 мм (10,04 дюйма) (Нажмите здесь).
- Значение момента "при использовании SST" действительно в случае, если SST установлен параллельно динамометрическому ключу.
- Убедитесь, что рама со стороны привода надежно закреплена в тисках.
- Надежно удерживайте SST (A) во время работы.
![]() |
Снимите SST с генератора в сборе.
Убедитесь, что шкив генератора с муфтой вращается плавно.
Установите новую крышку шкива генератора на шкив генератора с муфтой.
4. УСТАНОВИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ |

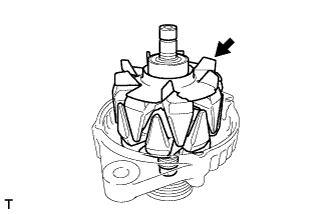

Установите новую шайбу на ротор генератора.
![]() |

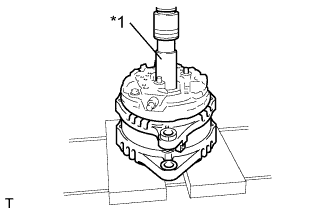

С помощью удлиненной торцевой головки (21 мм) и пресса медленно запрессуйте катушку генератора в сборе.
Обозначения на рисунке *1 Удлиненная торцевая головка (21 мм)
![]() |
Вверните 4 болта.
- Момент затяжки:
- 5,9 N*m{60 kgf*cm, 52 in.*lbf}
![]() |
5. УСТАНОВИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ |

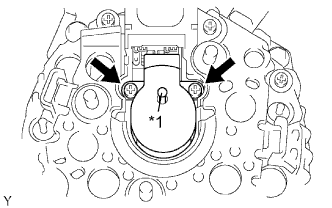

При установке 2 щеток в щеткодержатель генератора вставьте в отверстие щеткодержателя штырь диаметром 1,0 мм (0,0394 дюйма).
Обозначения на рисунке *1 Штифт
![]() |
Установите щеткодержатель в сборе в катушку генератора и закрепите его 2 винтами.
- Момент затяжки:
- 1,8 N*m{18 kgf*cm, 16 in.*lbf}
![]() |
Извлеките штырь из щеткодержателя генератора.
Обозначения на рисунке *1 Штифт
6. УСТАНОВИТЕ ИЗОЛЯТОР КОНТАКТА ГЕНЕРАТОРА |

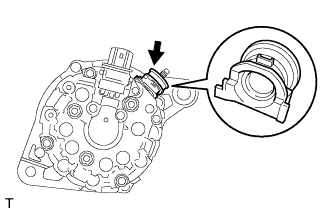

Установите изолятор контакта генератора на катушку генератора.
- ПРИМЕЧАНИЕ:
- При установке изолятора контакта соблюдайте правильную ориентацию.
![]() |
7. УСТАНОВИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА |
Установите заднюю торцевую крышку генератора на генератор и закрепите ее 3 гайками.
- Момент затяжки:
- 4,6 N*m{47 kgf*cm, 41 in.*lbf}
![]() |
