Генератор разборка. Camry ASV50

Источник Питания Сеть. Camry ASV50 GSV50 ACV51
Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА

  2. СНИМИТЕ ИЗОЛЯТОР ВЫВОДА ГЕНЕРАТОРА

  3. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ

  4. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ

  5. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ

  6. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ

  7. ИЗВЛЕКИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

Генератор -- Разборка



1. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА


    Camry ASV50 GSV50 ACV51

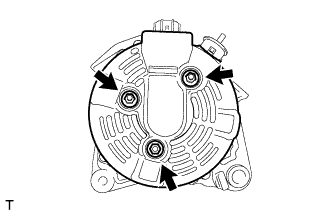

  1. Заверните 3 гайки и снимите заднюю торцевую крышку генератора.



2. СНИМИТЕ ИЗОЛЯТОР ВЫВОДА ГЕНЕРАТОРА


    Camry ASV50 GSV50 ACV51

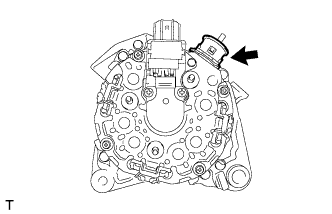

  1. Снимите изолятор контакта с катушки генератора в сборе.



3. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

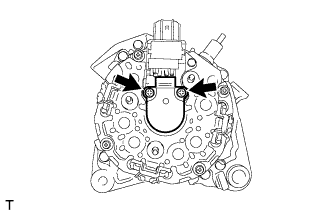

  1. Выверните 2 винта и снимите щеткодержатель в сборе с катушки генератора в сборе.



4. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 4 болта.



    Camry ASV50 GSV50 ACV51

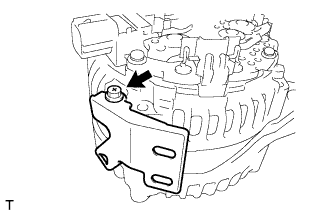

  1. Выверните болт и снимите фиксатор шнура.



    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

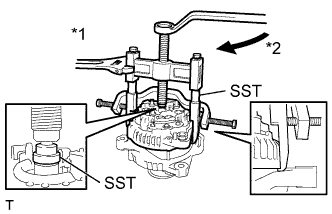

  1. С помощью SST снимите катушку генератора в сборе.

    Обозначения на рисунке
    *1
    		Удерживайте
    *2
    		Поверните
    SST
    09950-40011(09951-04020,09952-04010,09953-04020,09954-04010,09955-04071,09957-04010,09958-04011)


    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

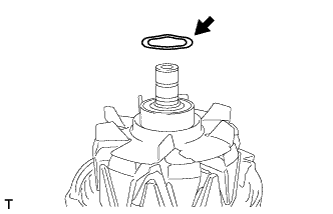

  1. Снимите шайбу генератора.



5. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ


    Camry ASV50 GSV50 ACV51

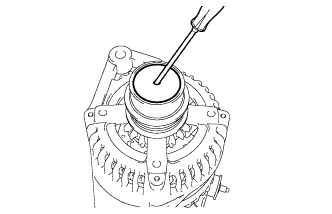

  1. С помощью отвертки проткните крышку шкива генератора в центре и извлеките ее.

    ПРИМЕЧАНИЕ:
    Не используйте крышку шкива генератора повторно.

  1. Удерживайте раму генератора со стороны привода в тисках между алюминиевыми пластинами.



    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

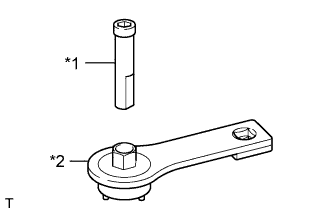

  1. Убедитесь, что SST (A) и (B) располагаются, как показано на рисунке.

    Обозначения на рисунке
    *1
    		SST (A)
    *2
    		SST (B)
    SST
    09820-63021


    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

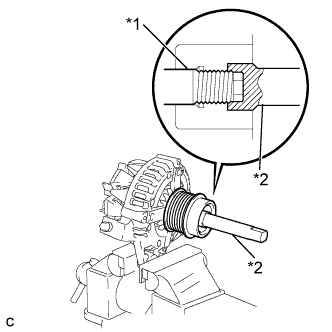

  1. Вставьте конец вала ротора в SST (А).

    Обозначения на рисунке
    *1
    		Вал ротора
    *2
    		SST (A)


    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

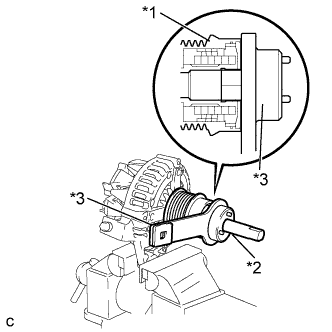

  1. Вставьте SST (B) в шкив генератора с муфтой.

    Обозначения на рисунке
    *1
    		Шкив генератора с муфтой
    *2
    		SST (A)
    *3
    		SST (B)


    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

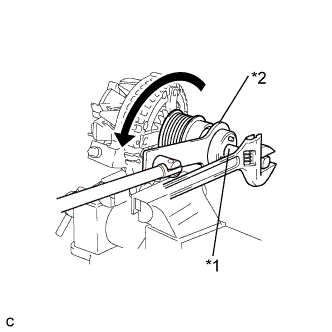

  1. Ослабьте шкив генератора с муфтой, повернув SST (В) в направлении, указанном на рисунке.

    Обозначения на рисунке
    *1
    		SST (A)
    *2
    		SST (B)
    ПРИМЕЧАНИЕ:
    1. Убедитесь, что рама генератора со стороны привода надежно закреплена в тисках.
    2. Надежно удерживайте SST (A) во время работы.

  1. Снимите SST с генератора в сборе.

  1. Снимите шкив генератора с муфтой с вала ротора.



6. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

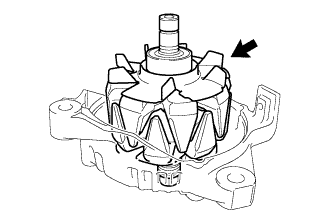

  1. Снимите ротор генератора в сборе.



7. ИЗВЛЕКИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА


    Camry ASV50 GSV50 ACV51

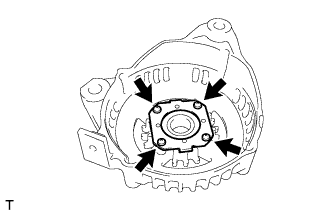

  1. Выверните 4 винта и снимите пластину сепаратора подшипника с рамы со стороны привода генератора.



    Camry ASV50 GSV50 ACV51.Аккумуляторная Батарея Система Зарядки Двигателя 1Az-Fe.Система Зарядки Аккумуляторной Батареи.Генератор разборка

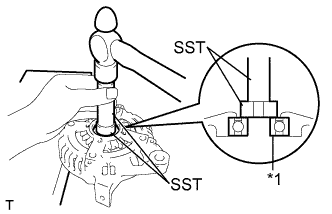

  1. С помощью SST и молотка выбейте подшипник рамы генератора со стороны привода из рамы генератора со стороны привода.

    Обозначения на рисунке
    *1
    		Подшипник рамы генератора со стороны привода
    SST
    09950-60010(09951-00250)
    09950-70010(09951-07100)
