Генератор снятие. Camry ASV50
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ
СНИМИТЕ РАДИАТОР В СБОРЕ
СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ
СНИМИТЕ ГЕНЕРАТОР В СБОРЕ
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ |

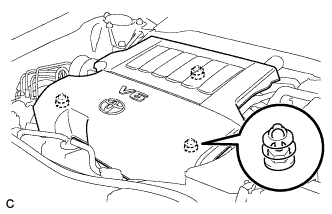

Возьмитесь спереди за декоративную крышку V-образного двигателя и поднимите ее, чтобы отсоединить 2 передних фиксатора крышки. Продолжайте поднимать крышку, чтобы освободить задний фиксатор декоративной крышки V-образного двигателя, после чего снимите крышку.
- ПРИМЕЧАНИЕ:
- Попытка одновременно освободить задние и передние фиксаторы декоративной крышки V-образного двигателя может привести к ее поломке.
| 4. СНИМИТЕ РАДИАТОР В СБОРЕ |
(Нажмите здесь).
| 5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ |
(Нажмите здесь).
| 6. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ |

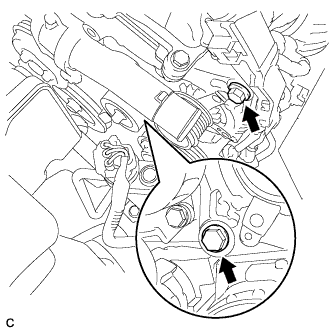

Снимите заглушку контакта.
Отверните гайку и отсоедините жгут проводов от контакта B.
Отсоедините разъем генератора от генератора в сборе.
Выверните болт и отсоедините зажим жгута проводов.

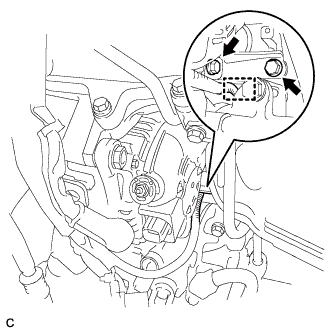

Выверните 2 болта.

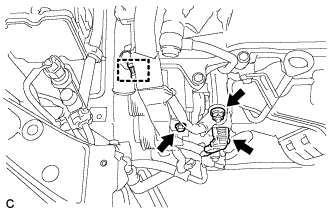

Выверните 2 болта и снимите генератор в сборе.
Отсоедините хомут жгута проводов и снимите кронштейн генератора.
