Генератор проверка. Camry ASV50

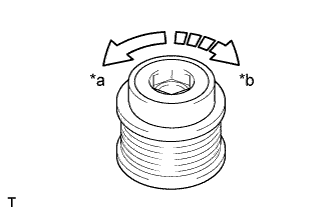

Удерживая центр шкива генератора с муфтой, убедитесь, что наружное кольцо поворачивается против часовой стрелки и не поворачивается по часовой стрелке.

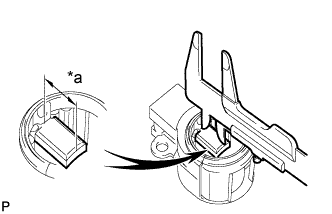

С помощью штангенциркуля измерьте длину выступающей части щеток.

Номинальная длина выступающей части:

9,5 - 11,5 мм (0,374 - 0,453 дюйма)

Минимально допустимая длина выступающей части:

4,5 мм (0,177 дюйма)

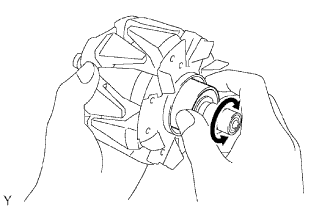

Проверьте, не изношен ли подшипник ротора генератора, и не имеет ли он повреждений.
При необходимости замените ротор генератора в сборе.

Проверьте, нет ли обрыва цепи в роторе генератора.

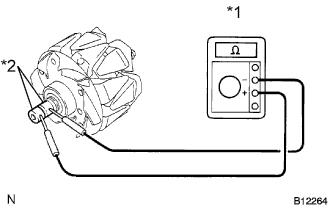

1. Омметром измерьте сопротивление между токосъемными кольцами.


   Обозначения на рисунке

   *1	Омметр
   *2	Токосъемное кольцо

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   Токосъемное кольцо	2,3 - 2,7 Ом

   Если результат не соответствует заданному, замените ротор генератора в сборе.


Проверьте, нет ли в роторе генератора короткого замыкания на массу.

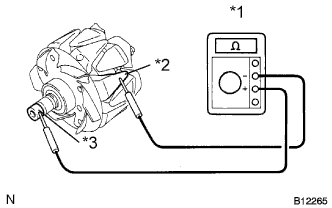

1. Омметром измерьте сопротивление между токосъемным кольцом и ротором.


   Обозначения на рисунке

   *1	Омметр
   *2	Ротор
   *3	Токосъемное кольцо

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   Токосъемное кольцо - ротор	10 МОм или более

   Если результат не соответствует заданному, замените ротор генератора в сборе.


Измерьте диаметр токосъемных колец штангенциркулем.

Номинальный диаметр:

14,2-14,8 мм (0,559-0,583 дюйма)

Минимально допустимый диаметр:

14,0 мм (0,551 дюйма)

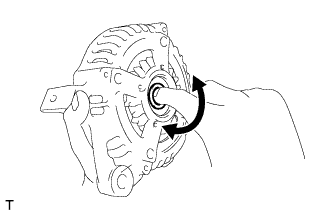

Убедитесь, что подшипник рамы генератора со стороны привода не изношен и не ободран.

OK:

Подшипник рамы генератора со стороны привода вращается плавно.
