Генератор проверка. Camry ASV50

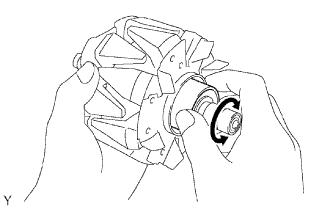

Зафиксируйте ротор генератора с помощью SST и поверните шкив генератора с муфтой по часовой стрелке, чтобы убедиться, что наружное кольцо блокируется.

SST

09820-63021

Проверьте, не изношен ли подшипник и не имеет ли он повреждений.

OK:

Подшипник вращается плавно.

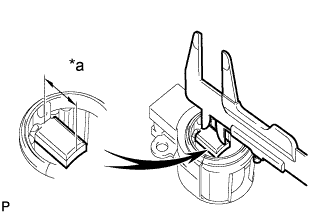

С помощью штангенциркуля измерьте длину выступающей части щеток.

Номинальная длина выступающей части щетки::

9,5 - 11,5 мм (0,375 - 0,452 дюйма)

Минимально допустимая длина выступающей части щетки:

4,5 мм (0,178 дюйма)

Проверьте, не изношен ли подшипник ротора генератора, и не имеет ли он повреждений.
При необходимости замените ротор генератора в сборе.

Проверьте, нет ли обрыва цепи в роторе генератора.

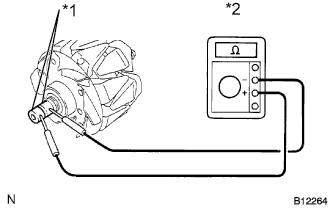

1. Омметром измерьте сопротивление между токосъемными кольцами.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   Токосъемное кольцо - токосъемное кольцо	Приблизительно 20°C (68°F)	2,3 - 2,7 Ом

   Если результат не соответствует заданному, замените ротор генератора в сборе.


Проверьте, нет ли короткого замыкания ротора на массу.

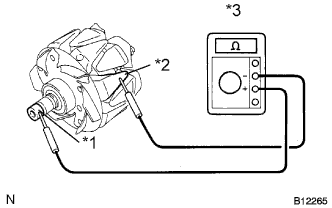

1. Омметром измерьте сопротивление между токосъемным кольцом и ротором.


   Номинальное сопротивление:

   Состояние по показаниям портативного диагностического прибора	Заданные условия
   Токосъемное кольцо - ротор	1 МОм или более

   Если результат не соответствует заданному, замените ротор генератора в сборе.

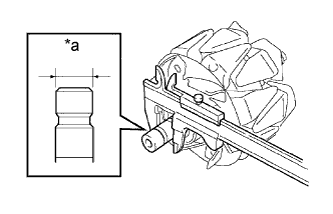

Измерьте диаметр токосъемных колец штангенциркулем.

Номинальный диаметр:

14,2 - 14,4 мм (0,560 - 0,566 дюйма)

Минимально допустимый диаметр:

14,0 мм (0,552 дюйма)
